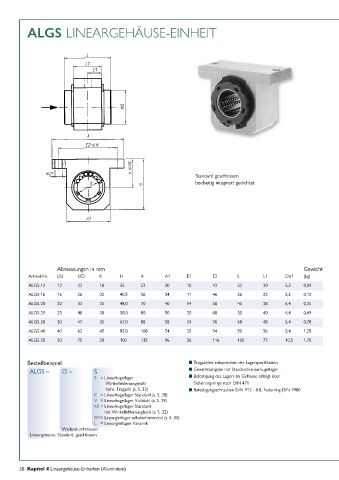

ALGS LINEARGEHÄUSE-EINHEIT

Standard geschlossen
beidseitig integriert gedichtet

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D h H A A1 E1 E2 L L1 ∅d1 (kg)
ALGS-12 12 22 18 35 52 30 10 42 32 20 5,3 0,09
ALGS-16 16 26 22 40,5 56 34 11 46 36 22 5,3 0,12
ALGS-20 20 32 25 48,0 70 40 14 58 45 28 6,4 0,25
ALGS-25 25 40 30 58,0 80 50 20 68 58 40 6,4 0,49
ALGS-30 30 47 35 67,0 88 58 24 76 68 48 6,4 0,78
ALGS-40 40 62 45 85,0 108 74 28 94 80 56 8,4 1,28
ALGS-50 50 75 50 100 135 96 36 116 100 72 10,5 1,70

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
ALGS – ∅ – S n Gewichtsangabe mit Standard-Linearkugellager
S = Linearkugellager n Befestigung des Lagers im Gehäuse erfolgt über
Winkelfehlerausgleich/ Sicherungs ringe nach DIN 471
hohe Tragzahl (s. S. 33) n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Standard, geschlossen
