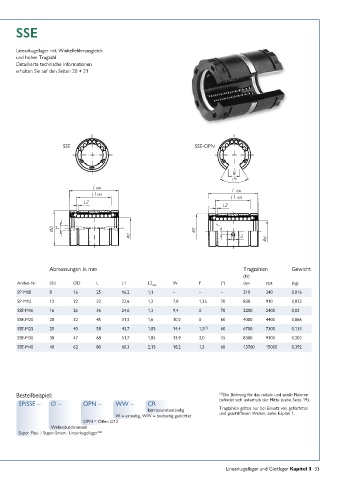

Page 33 - Führungswellen Linearkugellager Nutwellenführungen

SSE

Linearkugellager mit Winkelfehlerausgleich
und hoher Tragzahl
Detaillierte technische Informationen
erhalten Sie auf den Seiten 20 + 21

SSE SSE-OPN

Abmessungen in mm Tragzahlen Gewicht
(N)
Artikel-Nr. ∅d ∅D L L1 L2 W F (°) dyn stat. (kg)
min
SP-M08 8 16 25 16,2 1,1 – – – 310 340 0,016
SP-M12 12 22 32 22,6 1,3 7,0 1,35 70 830 910 0,023
SSE-M16 16 26 36 24,6 1,3 9,4 0 70 2200 2400 0,03
SSE-M20 20 32 45 31,2 1,6 10,2 0 60 4000 4400 0,066
SSE-M25 25 40 58 43,7 1,85 14,4 1,5 (1) 60 6700 7300 0,133
SSE-M30 30 47 68 51,7 1,85 13,9 2,0 55 8300 9100 0,202
SSE-M40 40 62 80 60,3 2,15 18,2 1,5 60 13700 15000 0,392

Bestellbeispiel: (1) Die Bohrung für das radiale und axiale Fixieren
SP/SSE – ∅ – OPN – WW – CR befindet sich unterhalb der Mitte (siehe Seite 19).
korrosionsbeständig Tragzahlen gelten nur bei Einsatz von gehärteten
W = einseitig, WW = beidseitig gedichtet und geschliffenen Wellen, siehe Kapitel 1.
OPN = Offen ∅12
Wellendurchmesser
Super Plus- / Super-Smart- Linearkugellager™
