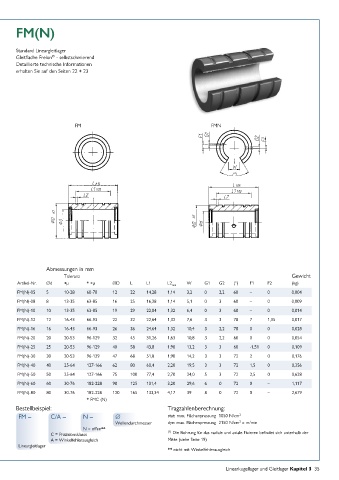

FM(N)

Standard Lineargleitlager
Gleitfläche Frelon - selbstschmierend
®
Detaillierte technische Informationen
erhalten Sie auf den Seiten 22 + 23

FM FMN

Abmessungen in mm
Toleranz Gewicht
Artikel-Nr. ∅d +µ * +µ ∅D L L1 L2 W G1 G2 (°) F1 F2 (kg)
min
FM(N)-05 5 10-28 60-78 12 22 14,28 1,14 3,2 0 2,2 60 – 0 0,004
FM(N)-08 8 13-35 63-85 16 25 16,28 1,14 5,1 0 3 60 – 0 0,009
FM(N)-10 10 13-35 63-85 19 29 22,04 1,32 6,4 0 3 60 – 0 0,014
FM(N)-12 12 16-43 66-93 22 32 22,64 1,32 7,6 3 3 78 7 1,35 0,017
FM(N)-16 16 16-43 66-93 26 36 24,64 1,32 10,4 3 2,2 78 0 0 0,028
FM(N)-20 20 20-53 96-129 32 45 31,26 1,63 10,8 3 2,2 60 0 0 0,054
FM(N)-25 25 20-53 96-129 40 58 43,8 1,90 13,2 3 3 60 -1,51 0 0,109
FM(N)-30 30 20-53 96-129 47 68 51,8 1,90 14,2 3 3 72 2 0 0,176
FM(N)-40 40 25-64 127-166 62 80 60,4 2,20 19,5 3 3 72 1,5 0 0,356
FM(N)-50 50 25-64 127-166 75 100 77,4 2,70 24,0 5 3 72 2,5 0 0,628
FM(N)-60 60 30-76 182-228 90 125 101,4 3,20 29,6 6 0 72 0 – 1,117
FM(N)-80 80 30-76 182-228 120 165 133,34 4,17 39 8 0 72 0 – 2,679
* FMC (N)
Bestellbeispiel: Tragzahlenberechnung:
FM – C/A – N – ∅ stat: max. Flächenpressung 1050 N/cm 2
2
Wellendurchmesser dyn: max. Flächenpressung 2150 N/cm x m/min
N = offen** (1)
C = Präzisionsklasse Die Bohrung für das radiale und axiale Fixieren befindet sich unterhalb der
A = Winkelfehlerausgleich Mitte (siehe Seite 19)
Lineargleitlager
** nicht mit Winkelfehlerausgleich
