P. 37

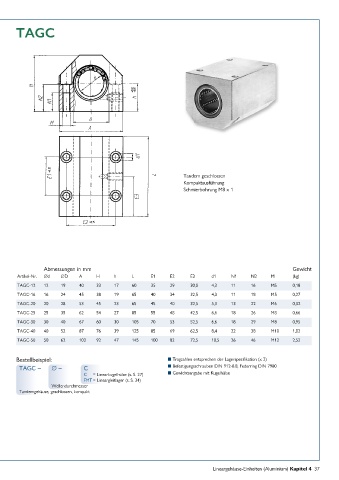

TAGC































                                                                 Tandem geschlossen
                                                                 Kompaktausführung
                                                                 Schmierbohrung M8 x 1















                Abmessungen in mm                                                                       Gewicht
       Artikel-Nr.   ∅d   ∅D  A    H     h     L      E1     E2     E3     d1     N1     N2     M       (kg)
       TAGC-12  12    19     40    33    17    60     35     29     30,0   4,3    11     16     M5      0,18
       TAGC-16  16    24     45    38    19    65     40     34     32,5   4,3    11     18     M5      0,27
       TAGC-20  20    28     53    45    23    65     45     40     32,5   5,3    13     22     M6      0,32
       TAGC-25  25    35     62    54    27    85     55     48     42,5   6,6    18     26     M8      0,66
       TAGC-30  30    40     67    60    30    105    70     53     52,5   6,6    18     29     M8      0,95
       TAGC-40  40    52     87    76    39    125    85     69     62,5   8,4    22     38     M10     1,82
       TAGC-50  50    62     103   92    47    145    100    82     72,5   10,5   26     46     M12     2,52


       Bestellbeispiel:                                     n  Tragzahlen entsprechen der Lagerspezifikation (x 2)
        TAGC –     ∅ –        C                             n  Befestigungsschrauben DIN 912-8.8, Federring DIN 7980
                              C   = Linearkugelhülse (s. S. 27)  n  Gewichtsangabe mit Kugelhülse
                              FMT  = Lineargleitlager (s. S. 34)
                   Wellendurchmesser
        Tandemgehäuse, geschlossen, kompakt















                                                                            Lineargehäuse-Einheiten (Aluminium) Kapitel 4  37
