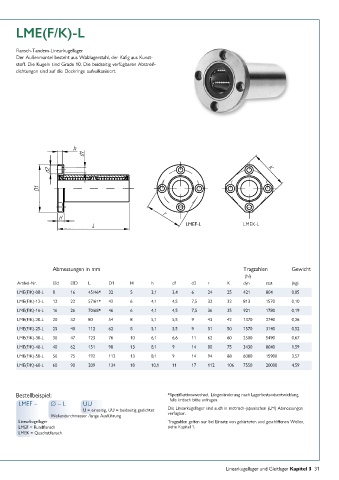

LME(F/K)-L

Flansch-Tandem-Linearkugellager
Der Außenmantel besteht aus Wälzlagerstahl, der Käfig aus Kunst-
stoff. Die Kugeln sind Grade 10. Die beidseitig verfügbaren Abstreif-
dichtungen sind auf die Deckringe aufvulkanisiert.

LMEF-L LMEK-L

Abmessungen in mm Tragzahlen Gewicht
(N)
Artikel-Nr. ∅d ∅D L D1 H h d1 d2 r K dyn stat. (kg)
LME(F/K)-08-L 8 16 45/46* 32 5 3,1 3,4 6 24 25 421 804 0,05
LME(F/K)-12-L 12 22 57/61* 42 6 4,1 4,5 7,5 32 32 813 1570 0,10
LME(F/K)-16-L 16 26 70/68* 46 6 4,1 4,5 7,5 36 35 921 1780 0,19
LME(F/K)-20-L 20 32 80 54 8 5,1 5,5 9 43 42 1370 2740 0,26
LME(F/K)-25-L 25 40 112 62 8 5,1 5,5 9 51 50 1570 3140 0,52
LME(F/K)-30-L 30 47 123 76 10 6,1 6,6 11 62 60 2500 5490 0,67
LME(F/K)-40-L 40 62 151 98 13 8,1 9 14 80 75 3430 8040 1,59
LME(F/K)-50-L 50 75 192 112 13 8,1 9 14 94 88 6080 15900 3,57
LME(F/K)-60-L 60 90 209 134 18 10,1 11 17 112 106 7550 20000 4,59

Bestellbeispiel: * Spezifikationswechsel, Längenänderung nach Lagerbestandsentwicklung,
LMEF – ∅ – L UU falls kritisch bitte anfragen.
U = einseitig, UU = beidseitig gedichtet Die Linearkugellager sind auch in metrisch-japanischen (LM) Abmessungen
Wellendurchmesser /lange Ausführung verfügbar.
Linearkugellager Tragzahlen gelten nur bei Einsatz von gehärteten und geschliffenen Wellen,
LMEF = Rundflansch siehe Kapitel 1.
LMEK = Quadratflansch

Linearkugellager und Gleitlager Kapitel 3 31
