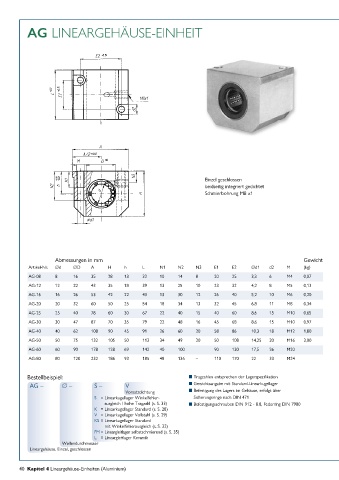

AG LINEARGEHÄUSE-EINHEIT

Einzel geschlossen
beidseitig integriert gedichtet
Schmierbohrung M8 x1

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A H h L N1 N2 N3 E1 E2 ∅d1 d2 M (kg)
AG-08 8 16 35 28 13 32 10 14 8 20 25 3,3 6 M4 0,07
AG-12 12 22 43 35 18 39 13 25 10 23 32 4,2 8 M5 0,13
AG-16 16 26 53 42 22 43 13 30 12 26 40 5,2 10 M6 0,20
AG-20 20 32 60 50 25 54 18 34 13 32 45 6,8 11 M8 0,34
AG-25 25 40 78 60 30 67 22 40 15 40 60 8,6 15 M10 0,65
AG-30 30 47 87 70 35 79 22 48 16 45 68 8,6 15 M10 0,97
AG-40 40 62 108 90 45 91 26 60 20 58 86 10,3 18 M12 1,80
AG-50 50 75 132 105 50 113 34 49 20 50 108 14,25 20 M16 3,00
AG-60 60 90 178 128 69 142 40 100 – 90 130 17,5 26 M20
AG-80 80 120 232 186 93 185 48 136 – 110 170 22 33 M24

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
AG – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Winkelfehler- Sicherungs ringe nach DIN 471
ausgleich / hohe Tragzahl (s. S. 33) n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Einzel, geschlossen

40 Kapitel 4 Lineargehäuse-Einheiten (Aluminium)
