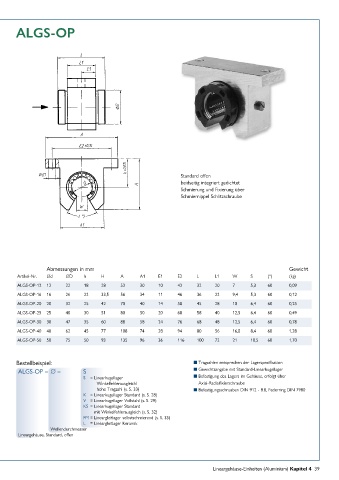

Page 39 - Führungswellen Linearkugellager Nutwellenführungen

ALGS-OP

Standard offen
beidseitig integriert gedichtet
Schmierung und Fixierung über
Schmiernippel Schlitzschraube

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D h H A A1 E1 E2 L L1 W S (°) (kg)
ALGS-OP-12 12 22 18 28 52 30 10 42 32 20 7 5,3 60 0,09
ALGS-OP-16 16 26 22 33,5 56 34 11 46 36 22 9,4 5,3 60 0,12
ALGS-OP-20 20 32 25 42 70 40 14 58 45 28 10 6,4 60 0,25
ALGS-OP-25 25 40 30 51 80 50 20 68 58 40 12,5 6,4 60 0,49
ALGS-OP-30 30 47 35 60 88 58 24 76 68 48 12,5 6,4 60 0,78
ALGS-OP-40 40 62 45 77 108 74 28 94 80 56 16,8 8,4 60 1,28
ALGS-OP-50 50 75 50 93 135 96 36 116 100 72 21 10,5 60 1,70

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
ALGS-OP – ∅ – S n Gewichtsangabe mit Standard-Linearkugellager
S = Linearkugellager n Befestigung des Lagers im Gehäuse, erfolgt über
Winkelfehlerausgleich/ Axial-Radialfixierschraube
hohe Tragzahl (s. S. 33) n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Standard, offen

Lineargehäuse-Einheiten (Aluminium) Kapitel 4 39
