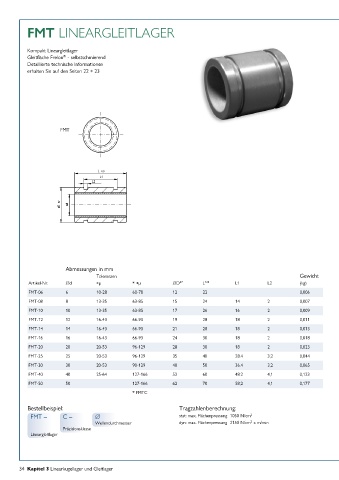

FMT LINEARGLEITLAGER

Kompakt Lineargleitlager
Gleitfläche Frelon - selbstschmierend
®
Detaillierte technische Informationen
erhalten Sie auf den Seiten 22 + 23

FMT

Abmessungen in mm
Toleranzen Gewicht
Artikel-Nr. ∅d +µ * +µ ∅D h7 L h13 L1 L2 (kg)
FMT-06 6 10-28 60-78 12 22 0,006
FMT-08 8 13-35 63-85 15 24 14 2 0,007
FMT-10 10 13-35 63-85 17 26 16 2 0,009
FMT-12 12 16-43 66-93 19 28 18 2 0,011
FMT-14 14 16-43 66-93 21 28 18 2 0,013
FMT-16 16 16-43 66-93 24 30 18 2 0,018
FMT-20 20 20-53 96-129 28 30 18 2 0,023
FMT-25 25 20-53 96-129 35 40 28.4 3,2 0,044
FMT-30 30 20-53 90-129 40 50 36.4 3,2 0,065
FMT-40 40 25-64 127-166 52 60 48.2 4,1 0,123
FMT-50 50 127-166 62 70 58,2 4,1 0,177
* FMTC

Bestellbeispiel: Tragzahlenberechnung:
FMT – C – ∅ stat: max. Flächenpressung 1050 N/cm 2
2
Wellendurchmesser dyn: max. Flächenpressung 2150 N/cm x m/min
Präzisionsklasse
Lineargleitlager

34 Kapitel 3 Linearkugellager und Gleitlager
