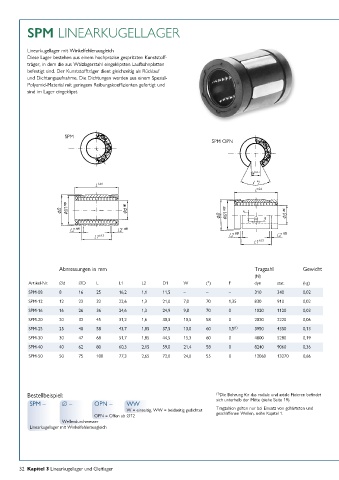

SPM LINEARKUGELLAGER

Linearkugellager mit Winkelfehlerausgleich
Diese Lager bestehen aus einem hochpräzise gespritzten Kunststoff-
träger, in dem die aus Wälzlagerstahl eingeklipsten Laufbahnplatten
befestigt sind. Der Kunststoffträger dient gleichzeitig als Rücklauf
und Dichtungsaufnahme. Die Dichtungen werden aus einem Spezial-
Polyamid-Material mit geringem Reibungskoeffizienten gefertigt und
sind im Lager eingeklipst.

SPM
SPM OPN

Abmessungen in mm Tragzahl Gewicht
(N)
Artikel-Nr. ∅d ∅D L L1 L2 D1 W (°) F dyn stat. (kg)
SPM-08 8 16 25 16,2 1,1 11,5 – – – 310 340 0,02
SPM-12 12 22 32 22,6 1,3 21,0 7,0 70 1,35 830 910 0,02
SPM-16 16 26 36 24,6 1,3 24,9 9,8 70 0 1020 1120 0,03
SPM-20 20 32 45 31,2 1,6 30,3 10,5 58 0 2020 2220 0,06
SPM-25 25 40 58 43,7 1,85 37,5 13,0 60 1,5 (1) 3950 4350 0,13
SPM-30 30 47 68 51,7 1,85 44,5 15,3 60 0 4800 5280 0,19
SPM-40 40 62 80 60,3 2,15 59,0 21,4 58 0 8240 9060 0,36
SPM-50 50 75 100 77,3 2,65 72,0 24,0 55 0 12060 13270 0,66

Bestellbeispiel: (1) Die Bohrung für das radiale und axiale Fixieren befindet
SPM – ∅ – OPN – WW sich unterhalb der Mitte (siehe Seite 19).
W = einseitig, WW = beidseitig gedichtet Tragzahlen gelten nur bei Einsatz von gehärteten und
OPN = Offen ab ∅12 geschliffenen Wellen, siehe Kapitel 1.
Wellendurchmesser
Linearkugellager mit Winkelfehlerausgleich

32 Kapitel 3 Linearkugellager und Gleitlager
