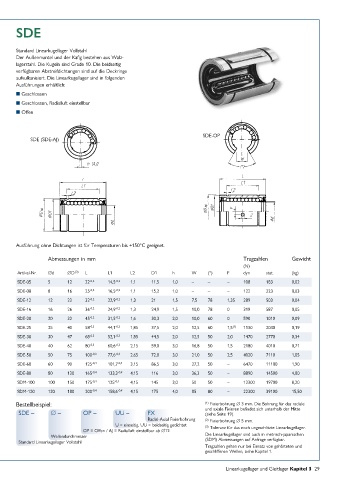

Page 29 - Führungswellen Linearkugellager Nutwellenführungen

SDE

Standard Linearkugellager Vollstahl
Der Außenmantel und der Käfig bestehen aus Wälz-
lagerstahl. Die Kugeln sind Grade 10. Die beidseitig
verfügbaren Abstreifdichtungen sind auf die Deckringe
aufvulkanisiert. Die Linearkugellager sind in folgenden
Ausführungen erhältlich:
n Geschlossen
n Geschlossen, Radialluft einstellbar
n Offen

SDE-OP
SDE (SDE-AJ)

Ausführung ohne Dichtungen ist für Temperaturen bis +150°C geeignet.

Abmessungen in mm Tragzahlen Gewicht
(N)
Artikel-Nr. ∅d ∅D L L1 L2 D1 h W (°) F dyn stat. (kg)
(3)
SDE-05 5 12 22 -0,2 14,5 -0,2 1,1 11,5 1,0 – – – 108 183 0,02
SDE-08 8 16 25 -0,2 16,5 -0,2 1,1 15,2 1,0 – – – 122 223 0,03
SDE-12 12 22 32 -0,2 22,9 -0,2 1,3 21 1,5 7,5 78 1,35 289 503 0,04
SDE-16 16 26 36 -0,2 24,9 -0,2 1,3 24,9 1,5 10,0 78 0 319 587 0,05
SDE-20 20 32 45 -0,2 31,5 -0,2 1,6 30,3 2,0 10,0 60 0 590 1010 0,09
SDE-25 25 40 58 -0,3 44,1 -0,3 1,85 37,5 2,0 12,5 60 1,5 (1) 1130 2030 0,19
SDE-30 30 47 68 -0,3 52,1 -0,3 1,85 44,5 2,0 12,5 50 2,0 1470 2770 0,34
SDE-40 40 62 80 -0,3 60,6 -0,3 2,15 59,0 3,0 16,8 50 1,5 2180 4010 0,71
SDE-50 50 75 100 -0,3 77,6 -0,3 2,65 72,0 3,0 21,0 50 2,5 4020 7110 1,05
SDE-60 60 90 125 -0,4 101,7 -0,4 3,15 86,5 3,0 27,2 50 – 6470 11100 1,90
SDE-80 80 120 165 -0,4 133,3 -0,4 4,15 116 3,0 36,3 50 – 8890 14500 4,80
SDM-100 100 150 175 -0,4 125 -0,4 4,15 145 3,0 50 50 – 12300 19700 8,20
SDM-120 120 180 200 -0,4 158,6 -0,4 4,15 175 4,0 85 80 – 22300 39100 15,50

Bestellbeispiel: (1) Fixierbohrung ∅ 3 mm. Die Bohrung für das radiale
SDE – ∅ – OP – UU – FX und axiale Fixieren befindet sich unterhalb der Mitte
(siehe Seite 19).
Radial-Axial Fixierbohrung (2) Fixierbohrung ∅ 5 mm.
U = einseitig, UU = beidseitig gedichtet (3) Toleranz für das noch ungeschlitzte Linearkugellager.
OP = Offen / AJ = Radialluft einstellbar ab ∅12
Wellendurchmesser Die Linearkugellager sind auch in metrisch-japanischen
Standard Linearkugellager Vollstahl (SDM) Abmessungen auf Anfrage verfügbar.
Tragzahlen gelten nur bei Einsatz von gehärteten und
geschliffenen Wellen, siehe Kapitel 1.

Linearkugellager und Gleitlager Kapitel 3 29
