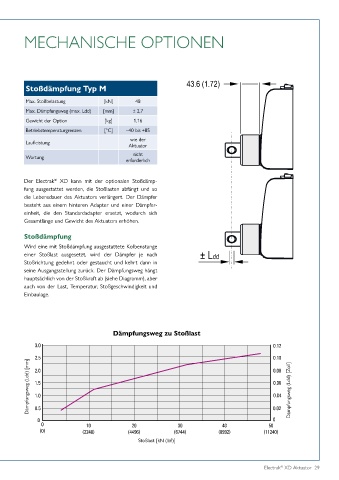

Page 29 - Thomson Electrak® XD Linearaktuator

MECHANISCHE OPTIONEN

Stoßdämpfung Typ M

Max. Stoßbelastung [kN] 48
Max. Dämpfungsweg (max. Ldd) [mm] ± 2,7
Gewicht der Option [kg] 1,16
Betriebstemperaturgrenzen [°C] –40 bis +85
wie der
Laufleistung
Aktuator
nicht
Wartung
erforderlich

Der Electrak XD kann mit der optionalen Stoßdämp-
®
fung ausgestattet werden, die Stoßlasten abfängt und so
die Lebensdauer des Aktuators verlängert. Der Dämpfer
besteht aus einem hinteren Adapter und einer Dämpfer-
einheit, die den Standardadapter ersetzt, wodurch sich
Gesamtlänge und Gewicht des Aktuators erhöhen.

Stoßdämpfung
Wird eine mit Stoßdämpfung ausgestattete Kolbenstange
einer Stoßlast ausgesetzt, wird der Dämpfer je nach
Stoßrichtung gedehnt oder gestaucht und kehrt dann in
seine Ausgangsstellung zurück. Der Dämpfungsweg hängt
hauptsächlich von der Stoßkraft ab (siehe Diagramm), aber
auch von der Last, Temperatur, Stoßgeschwindigkeit und
Einbaulage.

Dämpfungsweg zu Stoßlast

Dämpfungsweg (Ldd) [mm] Dämpfungsweg (Ldd) [Zoll]

Stoßlast [kN (lbf)]
