Page 25 - Thomson Electrak® XD Linearaktuator

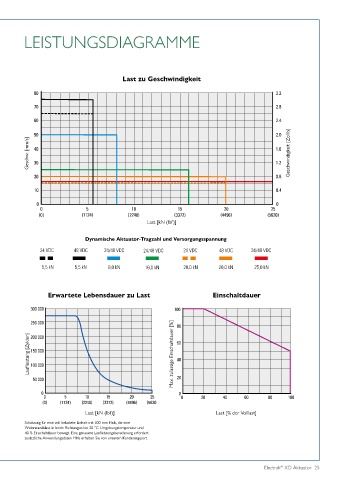

LEISTUNGSDIAGRAMME

Last zu Geschwindigkeit

Geschw. [mm/s] Geschwindigkeit [Zoll/s]

Last [kN (lbf)]

Dynamische Aktuator-Tragzahl und Versorgungsspannung
24 VDC 48 VDC 24/48 VDC 24/48 VDC 24 VDC 48 VDC 24/48 VDC

5,5 kN 5,5 kN 8,0 kN 16,0 kN 20,0 kN 20,0 kN 25,0 kN

Erwartete Lebensdauer zu Last Einschaltdauer

Last [N] Last [N]
Laufleistung [Zyklen] Max. zulässige Einschaltdauer [%]

Last [kN (lbf)] Last [% der Volllast]
Schätzung für eine voll belastete Einheit mit 300 mm Hub, die eine
Widerstandslast in beide Richtungen bei 20 °C Umgebungstemperatur und
40 % Einschaltdauer bewegt. Eine genauere Laufleistungsberechnung erfordert
zusätzliche Anwendungsdaten Hilfe erhalten Sie von unserem Kundensupport.

Electrak XD Aktuator 25
®
