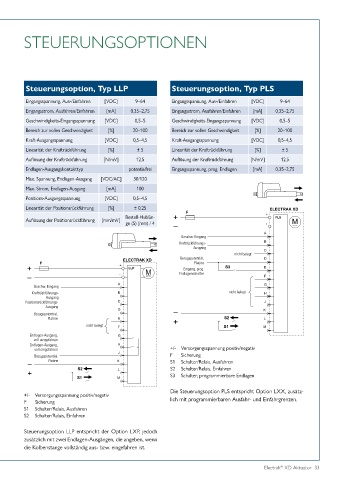

STEUERUNGSOPTIONEN

Steuerungsoption, Typ LLP Steuerungsoption, Typ PLS

Eingangsspannung, Aus-/Einfahren [VDC] 9–64 Eingangsspannung, Aus-/Einfahren [VDC] 9–64
Eingangsstrom, Ausfahren/Einfahren [mA] 0,35–2,75 Eingangsstrom, Ausfahren/Einfahren [mA] 0,35–2,75
Geschwindigkeits-Eingangsspannung [VDC] 0,5–5 Geschwindigkeits-Eingangsspannung [VDC] 0,5–5
Bereich zur vollen Geschwindigkeit [%] 20–100 Bereich zur vollen Geschwindigkeit [%] 20–100
Kraft-Ausgangsspannung [VDC] 0,5–4,5 Kraft-Ausgangsspannung [VDC] 0,5–4,5
Linearität der Kraftrückführung [%] ± 5 Linearität der Kraftrückführung [%] ± 5
Auflösung der Kraftrückführung [N/mV] 12,5 Auflösung der Kraftrückführung [N/mV] 12,5
Endlagen-Ausgangskontakttyp potentialfrei Eingangsspannung, prog. Endlagen [mA] 0,35–2,75
Max. Spannung, Endlagen-Ausgang [VDC/AC] 30/120

Max. Strom, Endlagen-Ausgang [mA] 100
Positions-Ausgangsspannung [VDC] 0,5–4,5
Linearität der Positionsrückführung [%] ± 0,25
Bestell-Hublän-
Auflösung der Positionsrückführung [mm/mV]
ge (S) [mm) / 4
Geschw.-Eingang
Kraftrückführungs-
Ausgang
nicht belegt
Bezugspotential,
Platine
Eingang, prog.
Endlagenschalter

Geschw.-Eingang
Kraftrückführungs- nicht belegt
Ausgang
Positionsrückführungs-
Ausgang
Bezugspotential,
Platine
nicht belegt
Endlagen-Ausgang,
voll ausgefahren
Endlagen-Ausgang,
voll eingefahren +/- Versorgungsspannung positiv/negativ
Bezugspotential, F Sicherung
Platine S1 Schalter/Relais, Ausfahren
S2 Schalter/Relais, Einfahren
S3 Schalter, programmierbare Endlagen

Die Steuerungsoption PLS entspricht Option LXX, zusätz-
+/- Versorgungsspannung positiv/negativ
F Sicherung lich mit programmierbaren Ausfahr- und Einfahrgrenzen.
S1 Schalter/Relais, Ausfahren
S2 Schalter/Relais, Einfahren

Steuerungsoption LLP entspricht der Option LXP, jedoch
zusätzlich mit zwei Endlagen-Ausgängen, die angeben, wenn
die Kolbenstange vollständig aus- bzw. eingefahren ist.

Electrak XD Aktuator 33
®
