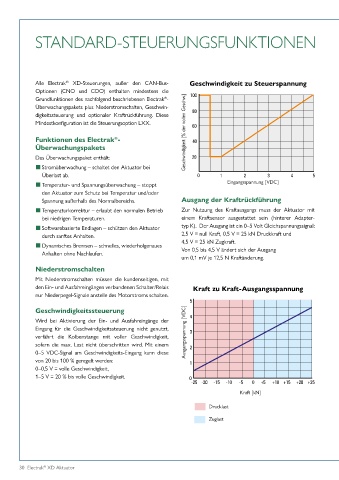

STANDARD-STEUERUNGSFUNKTIONEN

Alle Electrak XD-Steuerungen, außer den CAN-Bus- Geschwindigkeit zu Steuerspannung
®
Optionen (CNO und COO) enthalten mindestens die
®
Grundfunktionen des nachfolgend beschriebenen Electrak -
Überwachungspakets plus Niederstromschalten, Geschwin-
digkeitssteuerung und optionaler Kraftrückführung. Diese
Mindestkonfiguration ist die Steuerungsoption LXX.

Funktionen des Electrak - Geschwindigkeit [% der vollen Geschw.]
®
Überwachungspakets
Das Überwachungspaket enthält:
■ Stromüberwachung – schaltet den Aktuator bei
Überlast ab.
■ Temperatur- und Spannungsüberwachung – stoppt Eingangsspannung [VDC]
den Aktuator zum Schutz bei Temperatur und/oder
Spannung außerhalb des Normalbereichs. Ausgang der Kraftrückführung
■ Temperaturkorrektur – erlaubt den normalen Betrieb Zur Nutzung des Kraftausgangs muss der Aktuator mit
bei niedrigen Temperaturen. einem Kraftsensor ausgestattet sein (hinterer Adapter-
■ Softwarebasierte Endlagen – schützen den Aktuator typ K). Der Ausgang ist ein 0–5 Volt Gleichspannungssignal:
durch sanftes Anhalten. 2,5 V = null Kraft, 0,5 V = 25 kN Druckkraft und
4,5 V = 25 kN Zugkraft.
■ Dynamisches Bremsen – schnelles, wiederholgenaues Von 0,5 bis 4,5 V ändert sich der Ausgang
Anhalten ohne Nachlaufen.
um 0,1 mV je 12,5 N Kraftänderung.
Niederstromschalten
Mit Niederstromschalten müssen die kundenseitigen, mit
den Ein- und Ausfahreingängen verbundenen Schalter/Relais Kraft zu Kraft-Ausgangsspannung
nur Niederpegel-Signale anstelle des Motorstroms schalten.

Geschwindigkeitssteuerung

Wird bei Aktivierung der Ein- und Ausfahreingänge der
Eingang für die Geschwindigkeitssteuerung nicht genutzt, Ausgangsspannung [VDC]
verfährt die Kolbenstange mit voller Geschwindigkeit,
sofern die max. Last nicht überschritten wird. Mit einem
0–5 VDC-Signal am Geschwindigkeits-Eingang kann diese
von 20 bis 100 % geregelt werden:
0–0,5 V = volle Geschwindigkeit,
1–5 V = 20 % bis volle Geschwindigkeit.

Kraft [kN]

Drucklast

Zuglast

30 Electrak XD Aktuator
®
