Page 26 - Thomson Electrak® XD Linearaktuator

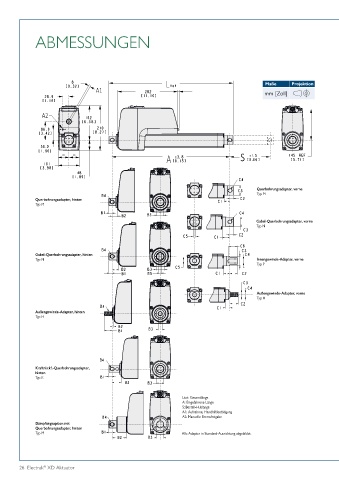

ABMESSUNGEN

Maße Projektion
mm [Zoll]

Querbohrungsadapter, vorne
Typ M
Querbohrungsadapter, hinten
Typ M

Gabel-Querbohrungsadapter, vorne
Typ N

Gabel-Querbohrungsadapter, hinten
Typ N Innengewinde-Adapter, vorne
Typ P

Außengewinde-Adapter, vorne
Typ H

Außengewinde-Adapter, hinten
Typ H

Kraftrückf.-Querbohrungsadapter,
hinten
Typ K

Ltot: Gesamtlänge
A: Eingefahrene Länge
S: Bestell-Hublänge
A1: Aufnahme, Handhilfsbetätigung
A2: Manuelle Bremsfreigabe
Dämpfungsoption mit
Querbohrungsadapter, hinten
Typ M Alle Adapter in Standard-Ausrichtung abgebildet.

26 Electrak XD Aktuator
®
