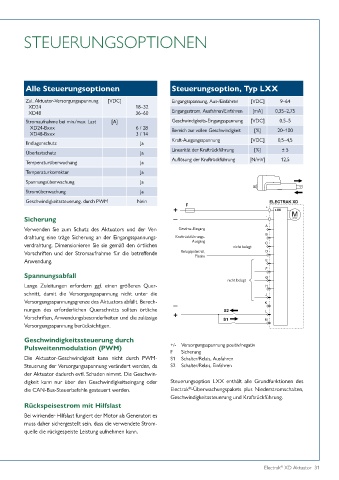

Page 31 - Thomson Electrak® XD Linearaktuator

STANDARD-STEUERUNGSFUNKTIONEN STEUERUNGSOPTIONEN

Alle Steuerungsoptionen Steuerungsoption, Typ LXX

Zul. Aktuator-Versorgungsspannung [VDC] Eingangsspannung, Aus-/Einfahren [VDC] 9–64
XD24 18–32
XD48 36–60 Eingangsstrom, Ausfahren/Einfahren [mA] 0,35–2,75
Stromaufnahme bei min./max. Last [A] Geschwindigkeits-Eingangsspannung [VDC] 0,5–5
XD24-Bxxx 6 / 28 Bereich zur vollen Geschwindigkeit [%] 20–100
XD48-Bxxx 3 / 14
Kraft-Ausgangsspannung [VDC] 0,5–4,5
Endlagenschutz Ja
Linearität der Kraftrückführung [%] ± 5
Überlastschutz Ja
Auflösung der Kraftrückführung [N/mV] 12,5
Temperaturüberwachung Ja
Temperaturkorrektur Ja
Spannungsüberwachung Ja
Stromüberwachung Ja
Geschwindigkeitssteuerung. durch PWM Nein

Sicherung

Verwenden Sie zum Schutz des Aktuators und der Ver- Geschw.-Eingang
drahtung eine träge Sicherung an der Eingangsspannungs- Kraftrückführungs-
Ausgang
verdrahtung. Dimensionieren Sie sie gemäß den örtlichen nicht belegt
Vorschriften und der Stromaufnahme für die betreffende Bezugspotenzial,
Platine
Anwendung.

Spannungsabfall
nicht belegt
Lange Zuleitungen erfordern ggf. einen größeren Quer-
schnitt, damit die Versorgungsspannung nicht unter die
Versorgungsspannungsgrenze des Aktuators abfällt. Berech-
nungen des erforderlichen Querschnitts sollten örtliche
Vorschriften, Anwendungsbesonderheiten und die zulässige
Versorgungsspannung berücksichtigen.

Geschwindigkeitssteuerung durch
Pulsweitenmodulation (PWM) +/- Versorgungsspannung positiv/negativ
F Sicherung
Die Aktuator-Geschwindigkeit kann nicht durch PWM- S1 Schalter/Relais, Ausfahren
Steuerung der Versorgungsspannung verändert werden, da S2 Schalter/Relais, Einfahren
der Aktuator dadurch evtl. Schaden nimmt. Die Geschwin-
digkeit kann nur über den Geschwindigkeitseingang oder Steuerungsoption LXX enthält alle Grundfunktionen des
®
die CAN-Bus-Steuerbefehle gesteuert werden. Electrak -Überwachungspakets plus Niederstromschalten,
Geschwindigkeitssteuerung und Kraftrückführung.
Rückspeisestrom mit Hilfslast
Bei wirkender Hilfslast fungiert der Motor als Generator; es
muss daher sichergestellt sein, dass die verwendete Strom-
quelle die rückgespeiste Leistung aufnehmen kann.

Electrak XD Aktuator 31
®
