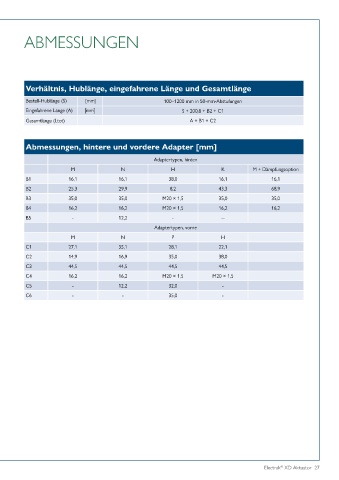

ABMESSUNGEN

Verhältnis, Hublänge, eingefahrene Länge und Gesamtlänge

Bestell-Hublänge (S) [mm] 100–1200 mm in 50-mm-Abstufungen

Eingefahrene Länge (A) [mm] S + 200,8 + B2 + C1
Gesamtlänge (Ltot) A + B1 + C2

Abmessungen, hintere und vordere Adapter [mm]

Adaptertypen, hinten
M N H K M + Dämpfungsoption
B1 16,1 16,1 38,0 16,1 16,1

B2 25,3 29,9 8,2 43,3 68,9
B3 35,0 35,0 M20 × 1,5 35,0 35,0
B4 16,2 16,2 M20 × 1,5 16,2 16,2
B5 - 12,2 - --
Adaptertypen, vorne
M N P H
C1 27,1 35,1 28,1 22,1

C2 14,9 16,9 35,0 38,0
C3 44,5 44,5 44,5 44,5
C4 16,2 16,2 M20 × 1,5 M20 × 1,5
C5 - 12,2 32,0 -
C6 - - 35,0 -

Electrak XD Aktuator 27
®
