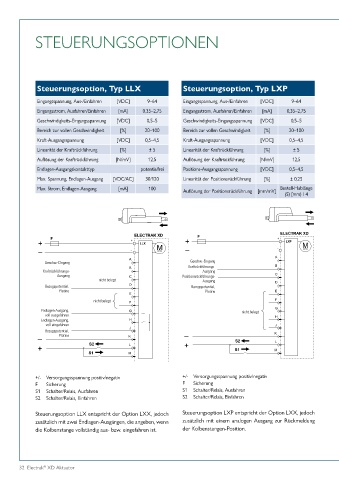

Page 32 - Thomson Electrak® XD Linearaktuator

STEUERUNGSOPTIONEN

Steuerungsoption, Typ LLX Steuerungsoption, Typ LXP

Eingangsspannung, Aus-/Einfahren [VDC] 9–64 Eingangsspannung, Aus-/Einfahren [VDC] 9–64
Eingangsstrom, Ausfahren/Einfahren [mA] 0,35–2,75 Eingangsstrom, Ausfahren/Einfahren [mA] 0,35–2,75
Geschwindigkeits-Eingangsspannung [VDC] 0,5–5 Geschwindigkeits-Eingangsspannung [VDC] 0,5–5
Bereich zur vollen Geschwindigkeit [%] 20–100 Bereich zur vollen Geschwindigkeit [%] 20–100
Kraft-Ausgangsspannung [VDC] 0,5–4,5 Kraft-Ausgangsspannung [VDC] 0,5–4,5
Linearität der Kraftrückführung [%] ± 5 Linearität der Kraftrückführung [%] ± 5
Auflösung der Kraftrückführung [N/mV] 12,5 Auflösung der Kraftrückführung [N/mV] 12,5
Endlagen-Ausgangskontakttyp potentialfrei Positions-Ausgangsspannung [VDC] 0,5–4,5
Max. Spannung, Endlagen-Ausgang [VDC/AC] 30/120 Linearität der Positionsrückführung [%] ± 0,25

Max. Strom, Endlagen-Ausgang [mA] 100 Auflösung der Positionsrückführung [mm/mV] Bestell-Hublänge
(S) [mm) / 4

Geschw.-Eingang Geschw.-Eingang
Kraftrückführungs-
Kraftrückführungs- Ausgang
Ausgang Positionsrückführungs-
nicht belegt Ausgang
Bezugspotential, Bezugspotential,
Platine Platine
nicht belegt

Endlagen-Ausgang, nicht belegt
voll ausgefahren
Endlagen-Ausgang,
voll eingefahren
Bezugspotential,
Platine

+/- Versorgungsspannung positiv/negativ +/- Versorgungsspannung positiv/negativ
F Sicherung F Sicherung
S1 Schalter/Relais, Ausfahren S1 Schalter/Relais, Ausfahren
S2 Schalter/Relais, Einfahren S2 Schalter/Relais, Einfahren

Steuerungsoption LLX entspricht der Option LXX, jedoch Steuerungsoption LXP entspricht der Option LXX, jedoch
zusätzlich mit zwei Endlagen-Ausgängen, die angeben, wenn zusätzlich mit einem analogen Ausgang zur Rückmeldung
die Kolbenstange vollständig aus- bzw. eingefahren ist. der Kolbenstangen-Position.
