P. 24

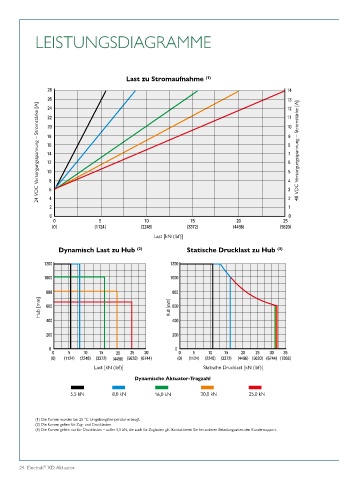

LEISTUNGSDIAGRAMME
Last zu Stromaufnahme (1) 48 VDC Versorgungsspannung – Stromstärke [A]
24 VDC Versorgungsspannung – Stromstärke [A]
Last [kN (lbf)]
Dynamisch Last zu Hub (2) Statische Drucklast zu Hub (3)
Hub [mm] Hub [mm]
Last [kN (lbf)] Statische Drucklast [kN (lbf)]
Dynamische Aktuator-Tragzahl
5,5 kN 8,0 kN 16,0 kN 20,0 kN 25,0 kN
(1) Die Kurven wurden bei 25 °C Umgebungstemperatur erzeugt.
(2) Die Kurven gelten für Zug- und Drucklasten.
(3) Die Kurven gelten nur für Drucklasten – außer 5,5 kN, die auch für Zuglasten gilt. Kontaktieren Sie bei anderen Belastungsarten den Kundensupport.
24 Electrak XD Aktuator
®
