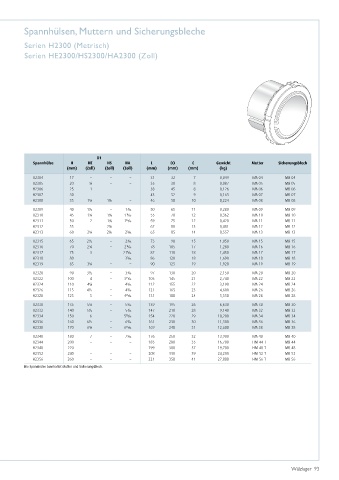

Spannhülsen, Muttern und Sicherungsbleche

Serien H2300 (Metrisch)
Serien He2300/HS2300/Ha2300 (zoll)

D1
Spannhülse H HE HS HA L D3 C Gewicht Mutter Sicherungsblech
(mm) (Zoll) (Zoll) (Zoll) (mm) (mm) (mm) (kg)
H2304 17 – – – 31 32 7 0,049 KM 04 MB 04
H2305 20 3 ⁄4 – – 35 38 8 0,087 KM 05 MB 05
H2306 25 1 – – 38 45 8 0,126 KM 06 MB 06
H2307 30 – – – 43 52 9 0,165 KM 07 MB 07
H2308 35 1 1 ⁄4 1 3 ⁄8 – 46 58 10 0,224 KM 08 MB 08
H2309 40 1 1 ⁄2 – 1 7 ⁄16 50 65 11 0,280 KM 09 MB 09
H2310 45 1 3 ⁄4 1 5 ⁄8 1 11 ⁄16 55 70 12 0,362 KM 10 MB 10
H2311 50 2 1 7 ⁄8 1 15 ⁄16 59 75 12 0,420 KM 11 MB 11
H2312 55 – 2 1 ⁄8 – 62 80 13 0,481 KM 12 MB 12
H2313 60 2 1 ⁄4 2 3 ⁄8 2 3 ⁄16 65 85 14 0,557 KM 13 MB 13
H2315 65 2 1 ⁄2 – 2 7 ⁄16 73 98 15 1,050 KM 15 MB 15
H2316 70 2 3 ⁄4 – 2 11 ⁄16 78 105 17 1,280 KM 16 MB 16
H2317 75 3 – 21 5 ⁄16 82 110 18 1,450 KM 17 MB 17
H2318 80 – – 3 3 ⁄16 86 120 18 1,690 KM 18 MB 18
H2319 85 3 1 ⁄4 – – 90 125 19 1,920 KM 19 MB 19
H2320 90 3 1 ⁄2 – 3 7 ⁄16 97 130 20 2,150 KM 20 MB 20
H2322 100 4 – 3 15 ⁄16 105 145 21 2,740 KM 22 MB 22
H2324 110 4 1 ⁄4 – 4 3 ⁄16 112 155 22 3,190 KM 24 MB 24
H2326 115 4 1 ⁄2 – 4 7 ⁄16 121 165 23 4,600 KM 26 MB 26
H2328 125 5 – 4 15 ⁄16 131 180 24 5,550 KM 28 MB 28
H2330 135 5 1 ⁄4 – 5 3 ⁄16 139 195 26 6,630 KM 30 MB 30
H2332 140 5 1 ⁄2 – 5 7 ⁄16 147 210 28 9,140 KM 32 MB 32
H2334 150 6 – 5 15 ⁄16 154 220 29 10,200 KM 34 MB 34
H2336 160 6 1 ⁄2 – 6 7 ⁄16 161 230 30 11,300 KM 36 MB 36
H2338 170 6 3 ⁄4 – 6 15 ⁄16 169 240 31 12,600 KM 38 MB 38
H2340 180 7 – 7 3 ⁄16 176 250 32 13,900 KM 40 MB 40
H2344 200 – – – 183 280 35 16,700 HM 44 T MB 44
H2348 220 – – – 199 300 37 19,700 HM 48 T MB 48
H2352 240 – – – 208 330 39 24,200 HM 52 T MB 52
H2356 260 – – – 221 350 41 27,800 HM 56 T MB 56
Die Spannhülse beinhaltet Mutter und Sicherungsblech.
