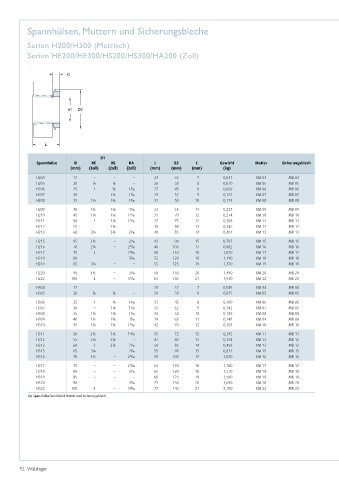

Page 92 - Wälzlager
P. 92
Spannhülsen, Muttern und Sicherungsbleche
Serien H200/H300 (Metrisch)
Serien He200/He300/HS200/HS300/Ha200 (zoll)
C
d1 D3
L
D1
Spannhülse H HE HS HA L D3 C Gewicht Mutter Sicherungsblech
(mm) (Zoll) (Zoll) (Zoll) (mm) (mm) (mm) (kg)
H204 17 – – – 24 32 7 0,041 KM 04 MB 04
H205 20 3 ⁄4 7 ⁄8 – 26 38 8 0,070 KM 05 MB 05
H206 25 1 7 ⁄8 1 5 ⁄16 27 45 8 0,099 KM 06 MB 06
H207 30 – 1 1 ⁄8 1 3 ⁄16 29 52 9 0,125 KM 07 MB 07
H208 35 1 1 ⁄4 1 3 ⁄8 1 5 ⁄16 31 58 10 0,174 KM 08 MB 08
H209 40 1 1 ⁄2 1 5 ⁄8 1 7 ⁄16 33 65 11 0,227 KM 09 MB 09
H210 45 1 3 ⁄4 1 5 ⁄8 1 11 ⁄16 35 70 12 0,274 KM 10 MB 10
H211 50 2 1 7 ⁄8 1 15 ⁄16 37 75 12 0,308 KM 11 MB 11
H212 55 – 2 1 ⁄8 – 38 80 13 0,346 KM 12 MB 12
H213 60 2 1 ⁄4 2 3 ⁄8 2 3 ⁄16 40 85 14 0,401 KM 13 MB 13
H215 65 2 1 ⁄2 – 2 7 ⁄16 43 98 15 0,707 KM 15 MB 15
H216 70 2 3 ⁄4 – 2 11 ⁄16 46 105 17 0,882 KM 16 MB 16
H217 75 3 – 2 15 ⁄16 50 110 18 1,020 KM 17 MB 17
H218 80 – – 3 3 ⁄16 52 120 18 1,190 KM 18 MB 18
H219 85 3 1 ⁄4 – – 55 125 19 1,370 KM 19 MB 19
H220 90 3 1 ⁄2 – 3 7 ⁄16 58 130 20 1,490 KM 20 MB 20
H222 100 4 – 3 15 ⁄16 63 145 21 1,930 KM 22 MB 22
H304 17 – – – 28 32 7 0,045 KM 04 MB 04
H305 20 3 ⁄4 7 ⁄8 – 29 38 8 0,075 KM 05 MB 05
H306 25 1 7 ⁄8 1 5 ⁄16 31 45 8 0,109 KM 06 MB 06
H307 30 – 1 1 ⁄8 1 3 ⁄16 35 52 9 0,142 KM 07 MB 07
H308 35 1 1 ⁄4 1 3 ⁄8 1 5 ⁄16 36 58 10 0,189 KM 08 MB 08
H309 40 1 1 ⁄2 1 5 ⁄8 1 7 ⁄16 39 65 11 0,248 KM 09 MB 09
H310 45 1 3 ⁄4 1 5 ⁄8 1 11 ⁄16 42 70 12 0,303 KM 10 MB 10
H311 50 2 1 ⁄2 1 7 ⁄8 1 15 ⁄16 45 75 12 0,345 KM 11 MB 11
H312 55 2 3 ⁄4 2 1 ⁄8 – 47 80 13 0,394 KM 12 MB 12
H313 60 3 2 3 ⁄8 2 3 ⁄16 50 85 14 0,458 KM 13 MB 13
H315 65 3 1 ⁄4 – 2 7 ⁄16 55 98 15 0,831 KM 15 MB 15
H316 70 3 1 ⁄2 – 2 11 ⁄16 59 105 17 1,030 KM 16 MB 16
H317 75 – – 2 15 ⁄16 63 110 18 1,180 KM 17 MB 17
H318 80 – – 3 3 ⁄16 65 120 18 1,370 KM 18 MB 18
H319 85 – – – 68 125 19 1,560 KM 19 MB 19
H320 90 – – 3 7 ⁄16 71 130 20 1,690 KM 20 MB 20
H322 100 4 – 3 15 ⁄16 77 145 21 2,180 KM 22 MB 22
Die Spannhülse beinhaltet Mutter und Sicherungsblech.
