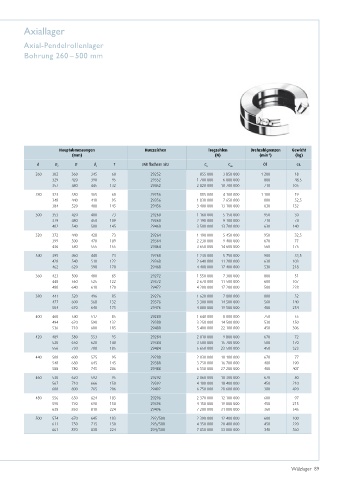

axiallager

axial-Pendelrollenlager
Bohrung 260 – 500 mm

Hauptabmessungen Kurzzeichen Tragzahlen Drehzahlgrenzen Gewicht
-1
(mm) (N) (min ) (kg)
d D D d 1 T Mit flachem Sitz C a C 0a Öl ca.
1
260 302 360 345 60 29252 855 000 3 850 000 1 200 18
329 420 390 95 29352 1 700 000 6 800 000 800 48,5
357 480 445 132 29452 2 820 000 10 700 000 710 105
280 323 380 365 60 29256 885 000 4 100 000 1 100 19
348 440 410 95 29356 1 830 000 7 650 000 800 52,5
384 520 480 145 29456 3 400 000 13 100 000 630 132
300 353 420 400 73 29260 1 160 000 5 150 000 950 30
379 480 450 109 29360 2 190 000 9 100 000 710 74
402 540 500 145 29460 3 500 000 13 700 000 630 140
320 372 440 420 73 29264 1 190 000 5 450 000 950 32,5
399 500 470 109 29364 2 230 000 9 400 000 670 77
436 580 555 155 29464 3 650 000 14 600 000 560 175
340 395 460 440 73 29268 1 230 000 5 750 000 900 33,5
428 540 510 122 29368 2 640 000 11 200 000 630 103
462 620 590 170 29468 4 400 000 17 400 000 530 218
360 423 500 480 85 29272 1 550 000 7 300 000 800 51
448 560 525 122 29372 2 670 000 11 500 000 600 107
480 640 610 170 29472 4 200 000 17 200 000 500 228
380 441 520 496 85 29276 1 620 000 7 800 000 800 52
477 600 568 132 29376 3 300 000 14 500 000 560 140
504 670 640 175 29476 4 800 000 19 500 000 480 254
400 460 540 517 85 29280 1 640 000 8 000 000 750 55
494 620 590 132 29380 3 250 000 14 500 000 530 150
536 710 680 185 29480 5 400 000 22 100 000 450 306
420 489 580 553 95 29284 2 010 000 9 800 000 670 72
520 650 620 140 29384 3 500 000 15 700 000 500 170
556 730 700 185 29484 5 650 000 23 500 000 450 323
440 508 600 575 95 29288 2 030 000 10 100 000 670 77
548 680 645 145 29388 3 750 000 16 700 000 480 190
588 780 745 206 29488 6 550 000 27 200 000 400 407
460 530 620 592 95 29292 2 060 000 10 300 000 670 80
567 710 666 150 29392 4 100 000 18 400 000 450 210
608 800 765 206 29492 6 750 000 28 600 000 380 420
480 556 650 624 103 29296 2 370 000 12 100 000 600 97
590 730 690 150 29396 4 150 000 19 000 000 450 215
638 850 810 224 29496 7 200 000 31 000 000 360 545
500 574 670 645 103 292/500 2 390 000 12 400 000 600 100
611 750 715 150 293/500 4 350 000 20 400 000 450 220
661 870 830 224 294/500 7 850 000 33 000 000 340 560
