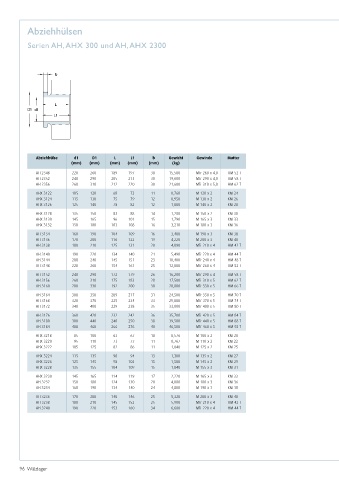

Page 96 - Wälzlager

abziehhülsen

Serien aH, aHX 300 und aH, aHX 2300

b

L
D1 d1
L1

Abziehhülse d1 D1 L L1 b Gewicht Gewinde Mutter
(mm) (mm) (mm) (mm) (mm) (kg)
AH 2348 220 260 189 197 30 15,500 MTr 260 x 4,0 HM 52 T
AH 2352 240 290 205 213 30 19,600 MTr 290 x 4,0 HM 58 T
AH 2356 260 310 212 220 30 21,600 MTr 310 x 5,0 HM 62 T
AHX 3122 105 120 68 72 11 0,760 M 120 x 2 KM 24
AHX 3124 115 130 75 79 12 0,950 M 130 x 2 KM 26
AHX 3126 125 140 78 82 12 1,080 M 140 x 2 KM 28
AHX 3128 135 150 83 88 14 1,280 M 150 x 2 KM 30
AHX 3130 145 165 96 101 15 1,790 M 165 x 3 KM 33
AHX 3132 150 180 103 108 16 3,210 M 180 x 3 KM 36
AH 3134 160 190 104 109 16 3,400 M 190 x 3 KM 38
AH 3136 170 200 116 122 19 4,220 M 200 x 3 KM 40
AH 3138 180 210 125 131 20 4,890 MTr 210 x 4 HM 42 T
AH 3140 190 220 134 140 21 5,490 MTr 220 x 4 HM 44 T
AH 3144 200 240 145 151 23 10,400 MTr 240 x 4 HM 48 T
AH 3148 220 260 154 161 25 12,000 MTr 260 x 4 HM 52 T
AH 3152 240 290 172 179 26 16,200 MTr 290 x 4 HM 58 T
AH 3156 260 310 175 183 28 17,500 MTr 310 x 5 HM 62 T
AH 3160 280 330 192 200 30 20,800 MTr 330 x 5 HM 66 T
AH 3164 300 350 209 217 31 24,500 MTr 350 x 5 HM 70 T
AH 3168 320 370 225 234 33 29,000 MTr 370 x 5 HM 74 T
AH 3172 340 400 229 238 35 33,000 MTr 400 x 5 HM 80 T
AH 3176 360 420 232 242 36 35,700 MTr 420 x 5 HM 84 T
AH 3180 380 440 240 250 38 39,500 MTr 440 x 5 HM 88 T
AH 3184 400 460 266 276 40 46,500 MTr 460 x 5 HM 92 T
AHX 3218 85 100 63 67 10 0,576 M 100 x 2 KM 20
AHX 3220 95 110 73 77 11 0,767 M 110 x 2 KM 22
AHX 3222 105 125 82 86 11 1,040 M 125 x 2 KM 25
AHX 3224 115 135 90 94 13 1,300 M 135 x 2 KM 27
AHX 3226 125 145 98 102 15 1,580 M 145 x 2 KM 29
AHX 3228 135 155 104 109 15 1,840 M 155 x 3 KM 31
AHX 3230 145 165 114 119 17 2,220 M 165 x 3 KM 33
AH 3232 150 180 124 130 20 4,080 M 180 x 3 KM 36
AH 3234 160 190 134 140 24 4,800 M 190 x 3 KM 38
AH 3236 170 200 140 146 25 5,320 M 200 x 3 KM 40
AH 3238 180 210 145 152 25 5,900 MTr 210 x 4 HM 42 T
AH 3240 190 220 153 160 34 6,680 MTr 220 x 4 HM 44 T
