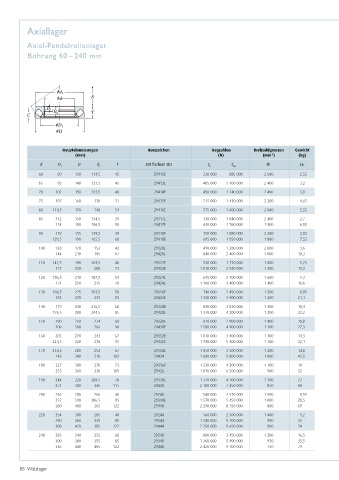

Page 88 - Wälzlager

axiallager

axial-Pendelrollenlager
Bohrung 60 – 240 mm

Hauptabmessungen Kurzzeichen Tragzahlen Drehzahlgrenzen Gewicht
(mm) (N) (min ) (kg)
-1
d D D d 1 T Mit flachem Sitz C a C 0a Öl ca.
1
60 89 130 114,5 42 29412E 330 000 885 000 2 600 2,55
65 93 140 121,5 45 29413E 405 000 1 100 000 2 400 3,2
70 102 150 131,5 48 29414E 450 000 1 240 000 2 400 3,9
75 107 160 138 51 29415E 515 000 1 430 000 2 200 4,65
80 114,5 170 148 54 29416E 575 000 1 600 000 2 000 5,55
85 112 150 134,5 39 29317E 330 000 1 040 000 2 400 2,7
124 180 156,5 58 29417E 630 000 1 760 000 1 900 6,55
90 118 155 139,5 39 29318E 350 000 1 080 000 2 200 2,83
129,5 190 165,5 60 29418E 695 000 1 950 000 1 800 7,55
100 128 170 152 42 29320E 410 000 1 280 000 2 000 3,6
144 210 185 67 29420E 840 000 2 400 000 1 600 10,3
110 142,5 190 169,5 48 29322E 530 000 1 710 000 1 800 5,25
157 230 200 73 29422E 1 010 000 2 930 000 1 500 13,3
120 156,5 210 187,5 54 29324E 645 000 2 100 000 1 600 7,3
171 250 215 78 29424E 1 160 000 3 400 000 1 400 16,6
130 168,5 225 203,5 58 29326E 740 000 2 450 000 1 500 8,95
185 270 235 85 29426E 1 330 000 3 900 000 1 200 21,1
140 179 240 216,5 60 29328E 840 000 2 810 000 1 400 10,4
195,5 280 244,5 85 29428E 1 370 000 4 200 000 1 200 22,2
150 190 250 224 60 29330E 870 000 2 900 000 1 400 10,8
209 300 266 90 29430E 1 580 000 4 900 000 1 100 27,3
160 203 270 243 67 29332E 1 010 000 3 400 000 1 300 14,3
224,5 320 278 95 29432E 1 740 000 5 400 000 1 100 32,1
170 214,5 280 252 67 29334E 1 050 000 3 500 000 1 200 14,8
243 340 310 103 29434 1 680 000 5 800 000 1 000 43,5
180 227 300 270 73 29336E 1 230 000 4 200 000 1 100 19
255 360 330 109 29436 1 870 000 6 500 000 900 52
190 244 320 288,5 78 29338E 1 370 000 4 700 000 1 100 23
271 380 345 115 29438 2 100 000 7 450 000 850 60
200 236 280 266 48 29240 540 000 2 310 000 1 500 8,55
257 340 306,5 85 29340E 1 570 000 5 450 000 1 000 28,5
280 400 365 122 29440 2 290 000 8 150 000 800 69
220 254 300 285 48 29244 560 000 2 500 000 1 400 9,2
280 360 335 85 29344 1 340 000 5 200 000 950 33
308 420 385 122 29444 2 350 000 8 650 000 800 74
240 283 340 325 60 29248 800 000 3 450 000 1 200 16,5
300 380 355 85 29348 1 360 000 5 400 000 950 35,5
326 440 405 122 29448 2 420 000 9 100 000 750 79
