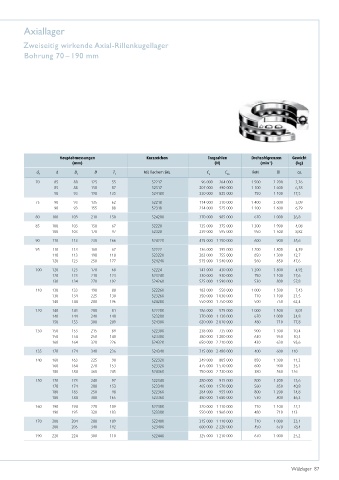

Page 87 - Wälzlager

axiallager

zweiseitig wirkende axial-rillenkugellager
Bohrung 70 – 190 mm

Hauptabmessungen Kurzzeichen Tragzahlen Drehzahlgrenzen Gewicht
(mm) (N) (min ) (kg)
-1
d d D D T Mit flachem Sitz C C Fett Öl ca.
2 1 1 a 0a
70 85 88 125 55 52217 96 000 264 000 1 500 2 200 2,26
85 88 150 87 52317 207 000 490 000 1 100 1 600 6,38
90 93 190 135 52418X 330 000 825 000 750 1 100 17,5
75 90 93 135 62 52218 114 000 310 000 1 400 2 000 3,09
90 93 155 88 52318 214 000 525 000 1 100 1 600 6,79
80 100 103 210 150 52420X 370 000 985 000 670 1 000 26,8
85 100 103 150 67 52220 135 000 375 000 1 300 1 900 4,08
100 103 170 97 52320 239 000 595 000 950 1 500 8,82
90 110 113 230 166 52422X 415 000 1 150 000 600 900 35,6
95 110 113 160 67 52222 136 000 395 000 1 200 1 800 4,39
110 113 190 110 52322X 282 000 755 000 850 1 300 12,7
120 123 250 177 52424X 515 000 1 540 000 560 850 47,6
100 120 123 170 68 52224 141 000 430 000 1 200 1 800 4,92
120 123 210 123 52324X 330 000 930 000 750 1 100 17,6
130 134 270 192 52426X 525 000 1 590 000 530 800 57,8
110 130 133 190 80 52226X 183 000 550 000 1 000 1 500 7,43
130 134 225 130 52326X 350 000 1 030 000 710 1 100 21,5
140 144 280 196 52428X 550 000 1 750 000 500 750 62,4
120 140 143 200 81 52228X 186 000 575 000 1 000 1 500 8,01
140 144 240 140 52328X 370 000 1 130 000 670 1 000 24,8
150 153 300 209 52430X 620 000 2 010 000 480 710 77,8
130 150 153 215 89 52230X 238 000 735 000 900 1 300 10,4
150 154 250 140 52330X 380 000 1 200 000 630 950 30,3
160 164 320 226 52432X 650 000 2 210 000 430 630 93,6
135 170 174 340 236 52434X 715 000 2 480 000 400 600 110
140 160 163 225 90 52232X 249 000 805 000 850 1 300 11,2
160 164 270 153 52332X 475 000 1 570 000 600 900 35,1
180 184 360 245 52436X 750 000 2 730 000 380 560 126
150 170 173 240 97 52234X 280 000 915 000 800 1 200 13,6
170 174 280 153 52334X 465 000 1 570 000 560 850 40,8
180 183 250 98 52236X 284 000 955 000 800 1 200 14,8
180 184 300 165 52336X 480 000 1 680 000 530 800 46,3
160 190 194 270 109 52238X 320 000 1 110 000 710 1 100 22,1
190 195 320 183 52338X 550 000 1 960 000 480 710 113
170 200 204 280 109 52240X 315 000 1 110 000 710 1 000 23,1
200 205 340 192 52340X 600 000 2 220 000 450 670 78,4
190 220 224 300 110 52244X 325 000 1 210 000 670 1 000 25,2

Wälzlager 87
