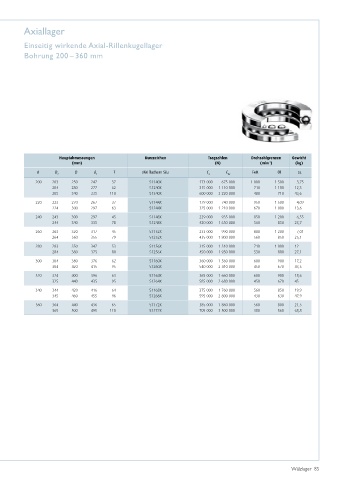

Page 85 - Wälzlager

axiallager

einseitig wirkende axial-rillenkugellager
Bohrung 200 – 360 mm

Hauptabmessungen Kurzzeichen Tragzahlen Drehzahlgrenzen Gewicht
-1
(mm) (N) (min ) (kg)
d D D d T Mit flachem Sitz C C Fett Öl ca.
1 1 a 0a
200 203 250 247 37 51140X 173 000 675 000 1 000 1 500 3,75
204 280 277 62 51240X 315 000 1 110 000 710 1 100 12,3
205 340 335 110 51340X 600 000 2 220 000 480 710 43,6
220 223 270 267 37 51144X 179 000 740 000 950 1 500 4,09
224 300 297 63 51244X 325 000 1 210 000 670 1 000 13,6
240 243 300 297 45 51148X 229 000 935 000 850 1 200 6,55
244 340 335 78 51248X 420 000 1 650 000 560 850 23,7
260 263 320 317 45 51152X 233 000 990 000 800 1 200 7,01
264 360 355 79 51252X 435 000 1 800 000 560 850 25,1
280 283 350 347 53 51156X 315 000 1 310 000 710 1 000 12
284 380 375 80 51256X 450 000 1 950 000 530 800 27,1
300 304 380 376 62 51160X 360 000 1 560 000 600 900 17,2
304 420 415 95 51260X 540 000 2 410 000 450 670 43,5
320 324 400 396 63 51164X 365 000 1 660 000 600 900 18,6
325 440 435 95 51264X 585 000 2 680 000 450 670 45
340 344 420 416 64 51168X 375 000 1 760 000 560 850 19,9
345 460 455 96 51268X 595 000 2 800 000 430 630 47,9
360 364 440 436 65 51172X 385 000 1 860 000 560 800 21,5
365 500 495 110 51272X 705 000 3 500 000 380 560 68,8

Wälzlager 85
