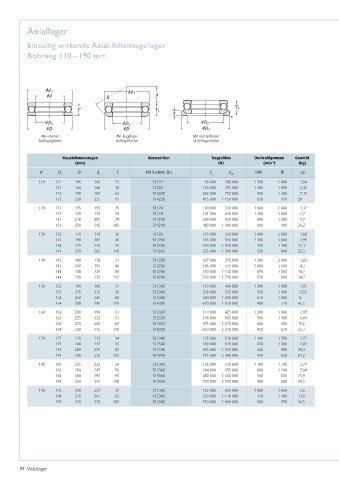

Page 84 - Wälzlager

axiallager

einseitig wirkende axial-rillenkugellager
Bohrung 110 – 190 mm

Mit ebener Mit kugeliger Mit einstellbarer
Auflagegläche Auflagefläche Unterlagscheibe

Hauptabmessungen Kurzzeichen Tragzahlen Drehzahlgrenzen Gewicht
(mm) (N) (min ) (kg)
-1
d D D d T Mit flachem Sitz C C Fett Öl ca.
1 1 a 0a
110 112 145 145 25 51122 88 000 288 000 1 700 2 400 1,04
113 160 160 38 51222 136 000 395 000 1 300 1 900 2,42
113 190 187 63 51322X 282 000 755 000 900 1 300 7,19
113 230 225 95 51422X 415 000 1 150 000 630 950 20
120 122 155 155 25 51124 90 000 310 000 1 600 2 400 1,12
123 170 170 39 51224 141 000 430 000 1 200 1 800 2,7
123 210 205 70 51324X 330 000 930 000 800 1 200 9,7
123 250 245 102 51424X 480 000 1 400 000 600 900 26,2
130 132 170 170 30 51126 105 000 350 000 1 400 2 000 1,68
133 190 187 45 51226X 183 000 550 000 1 100 1 600 3,95
134 225 220 75 51326X 350 000 1 030 000 750 1 100 12,1
134 270 265 110 51426X 525 000 1 590 000 530 800 32,3
140 142 180 178 31 51128X 107 000 375 000 1 300 2 000 1,83
143 200 197 46 51228X 186 000 575 000 1 000 1 500 4,3
144 240 235 80 51328X 370 000 1 130 000 670 1 000 14,2
144 280 275 112 51428X 550 000 1 750 000 530 800 34,7
150 152 190 188 31 51130X 110 000 400 000 1 300 1 900 1,95
153 215 212 50 51230X 238 000 735 000 950 1 400 5,52
154 250 245 80 51330X 380 000 1 200 000 670 1 000 15
154 300 295 120 51430X 620 000 2 010 000 480 710 43,5
160 162 200 198 31 51132X 113 000 425 000 1 200 1 900 2,07
163 225 222 51 51232X 249 000 805 000 900 1 400 6,04
164 270 265 87 51332X 475 000 1 570 000 600 900 19,6
164 320 315 130 51432X 650 000 2 210 000 450 670 52,7
170 172 215 213 34 51134X 135 000 510 000 1 100 1 700 2,72
173 240 237 55 51234X 280 000 915 000 850 1 300 7,41
174 280 275 87 51334X 465 000 1 570 000 600 900 20,3
174 340 335 135 51434X 715 000 2 480 000 430 630 61,2
180 183 225 222 34 51136X 136 000 530 000 1 100 1 700 2,79
183 250 247 56 51236X 284 000 955 000 800 1 200 7,94
184 300 295 95 51336X 480 000 1 680 000 560 850 25,9
184 360 355 140 51436X 750 000 2 730 000 400 600 70,5
190 193 240 237 37 51138X 172 000 655 000 1 000 1 600 3,6
194 270 267 62 51238X 320 000 1 110 000 750 1 100 11,8
195 320 315 105 51338X 550 000 1 960 000 500 750 36,5
