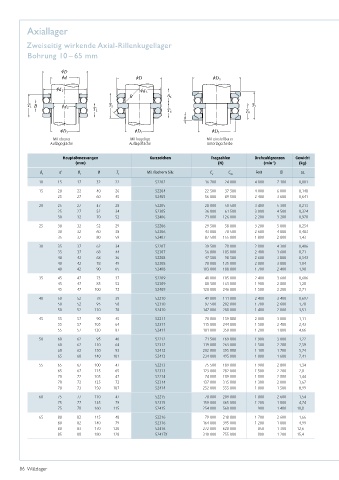

Page 86 - Wälzlager

axiallager

zweiseitig wirkende axial-rillenkugellager
Bohrung 10 – 65 mm

Mit ebener Mit kugelige Mit einstellbarer
Auflagegläche Auflagefläche Unterlagscheibe

Hauptabmessungen Kurzzeichen Tragzahlen Drehzahlgrenzen Gewicht
(mm) (N) (min ) (kg)
-1
d d D D T Mit flachem Sitz C C Fett Öl ca.
2 1 1 a 0a
10 15 17 32 22 52202 16 700 24 800 4 800 7 100 0,081
15 20 22 40 26 52204 22 500 37 500 4 000 6 000 0,148
25 27 60 45 52405 56 000 89 500 2 400 3 600 0,641
20 25 27 47 28 52205 28 000 50 500 3 400 5 300 0,213
25 27 52 34 52305 36 000 61 500 3 000 4 500 0,324
30 32 70 52 52406 73 000 126 000 2 200 3 200 0,978
25 30 32 52 29 52206 29 500 58 000 3 200 5 000 0,254
30 32 60 38 52306 43 000 78 500 2 600 4 000 0,483
35 37 80 59 52407 87 500 155 000 1 800 2 800 1,43
30 35 37 62 34 52207 39 500 78 000 2 800 4 300 0,406
35 37 68 44 52307 56 000 105 000 2 400 3 600 0,71
40 42 68 36 52208 47 500 98 500 2 600 3 800 0,543
40 42 78 49 52308 70 000 135 000 2 000 3 000 1,04
40 42 90 65 52408 103 000 188 000 1 700 2 400 1,98
35 45 47 73 37 52209 48 000 105 000 2 400 3 600 0,606
45 47 85 52 52309 80 500 163 000 1 900 2 800 1,28
45 47 100 72 52409 128 000 246 000 1 500 2 200 2,71
40 50 52 78 39 52210 49 000 111 000 2 400 3 400 0,697
50 52 95 58 52310 97 500 202 000 1 700 2 600 1,78
50 52 110 78 52410 147 000 288 000 1 400 2 000 3,51
45 55 57 90 45 52211 70 000 159 000 2 000 3 000 1,11
55 57 105 64 52311 115 000 244 000 1 500 2 400 2,43
55 57 120 87 52411 181 000 350 000 1 200 1 800 4,66
50 60 62 95 46 52212 71 500 169 000 1 900 3 000 1,22
60 62 110 64 52312 119 000 263 000 1 500 2 200 2,59
60 62 130 93 52412 202 000 395 000 1 100 1 700 5,74
65 68 140 101 52413 234 000 495 000 1 000 1 600 7,41
55 65 67 100 47 52213 75 500 189 000 1 900 2 800 1,34
65 67 115 65 52313 123 000 282 000 1 500 2 200 2,8
70 72 105 47 52214 74 000 189 000 1 800 2 800 1,44
70 72 125 72 52314 137 000 315 000 1 300 2 000 3,67
70 73 150 107 52414 252 000 555 000 1 000 1 500 8,99
60 75 77 110 47 52215 78 000 209 000 1 800 2 600 1,54
75 77 135 79 52315 159 000 365 000 1 200 1 800 4,74
75 78 160 115 52415 254 000 560 000 900 1 400 10,8
65 80 82 115 48 52216 79 000 218 000 1 700 2 600 1,66
80 82 140 79 52316 164 000 395 000 1 200 1 800 4,99
80 83 170 120 52416 272 000 620 000 850 1 300 12,6
85 88 180 128 52417X 310 000 755 000 800 1 200 15,4

86 Wälzlager
