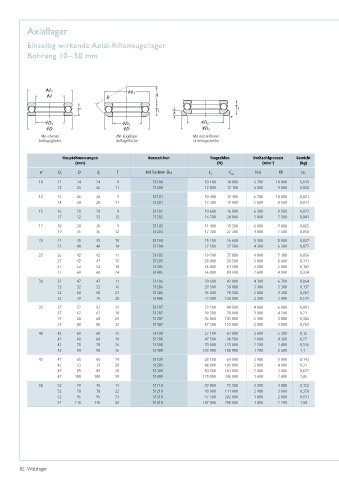

Page 82 - Wälzlager

axiallager

einseitig wirkende axial-rillenkugellager
Bohrung 10 – 50 mm

Mit ebener Mit kugeliger Mit einstellbarer
Auflagegläche Auflagefläche Unterlagscheibe

Hauptabmessungen Kurzzeichen Tragzahlen Drehzahlgrenzen Gewicht
(mm) (N) (min ) (kg)
-1
d D D d T Mit flachem Sitz C C Fett Öl ca.
1 1 a 0a
10 11 24 24 9 51100 10 100 14 000 6 700 10 000 0,019
12 26 26 11 51200 12 800 17 100 6 000 9 000 0,028
12 13 26 26 9 51101 10 400 15 400 6 700 10 000 0,021
14 28 28 11 51201 13 300 19 000 5 600 8 500 0,031
15 16 28 28 9 51102 10 600 16 800 6 300 9 500 0,023
17 32 32 12 51202 16 700 24 800 5 000 7 500 0,043
17 18 30 30 9 51103 11 400 19 500 6 000 9 000 0,025
19 35 35 12 51203 17 300 27 300 4 800 7 500 0,050
20 21 35 35 10 51104 15 100 26 600 5 300 8 000 0,037
22 40 40 14 51204 22 500 37 500 4 300 6 300 0,077
25 26 42 42 11 51105 19 700 37 000 4 800 7 100 0,056
27 47 47 15 51205 28 000 50 500 3 800 5 600 0,111
27 52 52 18 51305 36 000 61 500 3 200 5 000 0,169
27 60 60 24 51405 56 000 89 500 2 600 4 000 0,334
30 32 47 47 11 51106 20 600 42 000 4 300 6 700 0,064
32 52 52 16 51206 29 500 58 000 3 400 5 300 0,137
32 60 60 21 51306 43 000 78 500 2 800 4 300 0,267
32 70 70 28 51406 73 000 126 000 2 200 3 400 0,519
35 37 52 52 12 51107 22 100 49 500 4 000 6 000 0,081
37 62 62 18 51207 39 500 78 000 3 000 4 500 0,21
37 68 68 24 51307 56 000 105 000 2 400 3 800 0,386
37 80 80 32 51407 87 500 155 000 2 000 3 000 0,769
40 42 60 60 13 51108 27 100 63 000 3 600 5 300 0,12
42 68 68 19 51208 47 500 98 500 2 800 4 300 0,27
42 78 78 26 51308 70 000 135 000 2 200 3 400 0,536
42 90 90 36 51408 103 000 188 000 1 700 2 600 1,1
45 47 65 65 14 51109 28 100 69 000 3 400 5 000 0,143
47 73 73 20 51209 48 000 105 000 2 600 4 000 0,31
47 85 85 28 51309 80 500 163 000 2 000 3 000 0,672
47 100 100 39 51409 128 000 246 000 1 600 2 400 1,46
50 52 70 70 14 51110 29 000 75 500 3 200 4 800 0,153
52 78 78 22 51210 49 000 111 000 2 400 3 600 0,378
52 95 95 31 51310 97 500 202 000 1 800 2 800 0,931
52 110 110 43 51410 147 000 288 000 1 400 2 200 1,94
