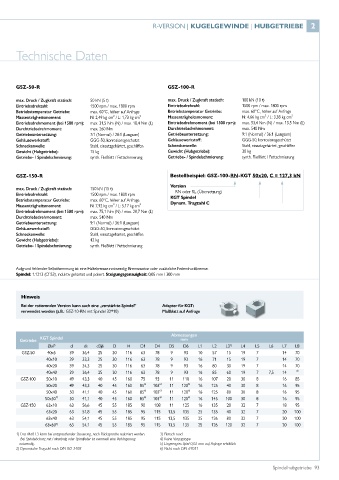

R-VERSION | KUGELGEWINDE | HUBGETRIEBE 2

Technische Daten

GSZ-50-R GSZ-100-R

max. Druck / Zugkraft statisch: 50 kN (5 t) max. Druck / Zugkraft statisch: 100 kN (10 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 2,49 kg cm² / L: 1,73 kg cm² Massenträgheitsmoment: N: 4,66 kg cm² / L: 3,38 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 31,5 Nm (N) / max. 10,4 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 53,4 Nm (N) / max. 13,5 Nm (L)
Durchtriebsdrehmoment: max. 260 Nm Durchtriebsdrehmoment: max. 540 Nm
Getriebeuntersetzung: 7:1 (Normal) / 28:1 (Langsam) Getriebeuntersetzung: 9:1 (Normal) / 36:1 (Langsam)
Gehäusewerkstoff: GGG-50, korrosionsgeschützt Gehäusewerkstoff: GGG-50, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 15 kg Gewicht (Hubgetriebe): 30 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

GSZ-150-R Bestellbeispiel: GSZ-100-RN-KGT 50x20, C = 127,3 kN
Version
max. Druck / Zugkraft statisch: 150 kN (15 t) RN oder RL (Übersetzung)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm KGT Spindel
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Dynam. Tragzahl C
Massenträgheitsmoment: N: 7,92 kg cm² / L: 5,17 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 75,1 Nm (N) / max. 20,7 Nm (L)
Durchtriebsdrehmoment: max. 540 Nm
Getriebeuntersetzung: 9:1 (Normal) / 36:1 (Langsam)
Gehäusewerkstoff: GGG-50, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 42 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert. Steigungsgenauigkeit: 0,05 mm / 300 mm

Hinweis
Bei der rotierenden Version kann auch eine „verstärkte Spindel“ Adapter für KGT:
verwendet werden (z.B.: GSZ-10-RN mit Spindel 32*10) Maßblatt auf Anfrage

Abmessungen
KGT Spindel
Getriebe mm
ØxP d dk d3j6 O H D1 D4 D5 D6 L1 L2 L3 1) L4 L5 L6 L7 L8
GSZ-50 40x5 39 36,4 25 30 116 63 78 9 93 10 57 15 19 7 14 70
40x10 39 33,3 25 30 116 63 78 9 93 16 71 15 19 7 14 70
40x20 39 34,3 25 30 116 63 78 9 93 16 80 30 19 7 14 70
40x40 39 36,4 25 30 116 63 78 9 93 16 85 60 19 7 7,5 14 ³⁾
GSZ-100 50x10 49 43,3 40 45 160 75 93 11 110 16 107 20 30 8 16 85
50x20 49 43,3 40 45 160 85⁶⁾ 103⁶⁾ 11 120⁶⁾ 16 125 40 30 8 16 95
50x40 50 41,1 40 45 160 85⁶⁾ 103⁶⁾ 11 120⁶⁾ 16 125 80 30 8 16 95
50x50⁴⁾ 50 41,1 40 45 160 85⁶⁾ 103⁶⁾ 11 120⁶⁾ 16 145 100 30 8 16 95
GSZ-150 63x10 63 56,6 45 55 185 90 108 11 125 16 135 20 32 7 18 95
63x20 63 51,8 45 55 185 95 115 13,5 135 25 135 40 32 7 20 100
63x40 63 54,1 45 55 185 95 115 13,5 135 25 126 80 32 7 20 100
63x60 3) 63 54,1 45 55 185 95 115 13,5 135 25 126 120 32 7 20 100

1) Das Maß L3 kann bei entsprechender Steuerung, nach Rücksprache reduziert werden. 3) Flansch rund
Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung 4) Keine Vorzugstype
notwendig. 5) Eingeengtes Spiel 0,02 mm auf Anfrage erhältlich
2) Dynamische Tragzahl nach DIN ISO 3408 6) Nicht nach DIN 69051

Spindelhubgetriebe 93
