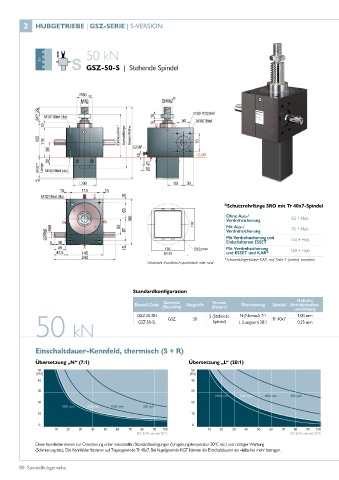

2 HUBGETRIEBE | GSZ-SERIE | S-VERSION

50 kN

GSZ-50-S | Stehende Spindel

Einbauhöhe 1) Spindellänge Gesamthöhe

SRO 5) Länge

5) Schutzrohrlänge SRO mit Tr 40x7-Spindel

Ohne Aus-/
Verdrehsicherung 62 + Hub
102 Mit Aus-/
Verdrehsicherung 92 + Hub
Mit Verdrehsicherung und
Endschalterset ESSET 144 + Hub
102 R10 max Mit Verdrehsicherung 169 + Hub
Ø130 und ESSET und KAR*
100 *Schwenklagerplatte KAR, auf Seite F (unten) montiert.
Schutzrohr Durchbruch quadratisch oder rund

10
5
Standardkonfiguration
0
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-50-SN GSZ 50 S (Stehende N (Normal) 7:1 Tr 40x7 1,00 mm
Spindel)
50 kN GSZ-50-SL L (Langsam) 28:1 0,25 mm
Einschaltdauer-Kennfeld, thermisch (S + R)

Übersetzung „N“ (7:1) Übersetzung „L“ (28:1)
50 50
[kN] [kN]
40 40
30 30

20 20
10 10

0 0
10 20 30 40 50 60 70 80 90 100 10 20 30 40 50 60 70 80 90 100
ED %/10 min bei 20°C ED %/10 min bei 20°C
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen (Umgebungstemperatur 20°C etc.) und richtiger Wartung
(Schmierung etc.). Die Kennfelder basieren auf Trapezgewinde Tr 40x7. Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.
