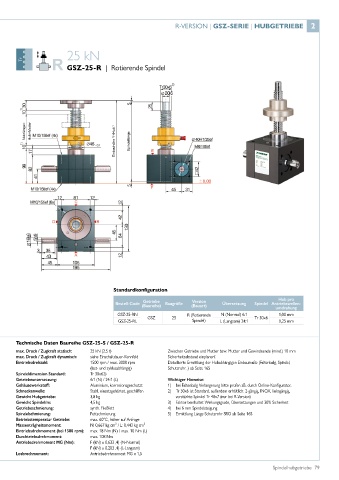

Page 79 - Spindelhubgetriebe

R-VERSION | GSZ-SERIE | HUBGETRIEBE 2

25 kN

GSZ-25-R | Rotierende Spindel

Nutzlänge= Hub+Mutter
Einbauhöhe Y+Hub 1) Spindellänge

Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-25-RN GSZ 25 R (Rotierende N (Normal) 6:1 Tr 30x6 1,00 mm
GSZ-25-RL Spindel) L (Langsam) 24:1 0,25 mm

Technische Daten Baureihe GSZ-25-S / GSZ-25-R
max. Druck / Zugkraft statisch: 25 kN (2,5 t) Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 10 mm
max. Druck / Zugkraft dynamisch: siehe Einschaltdauer-Kennfeld Sicherheitsabstand einplanen!
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
(last- und zyklusabhängig) Schutzrohr...) ab Seite 165
Spindeldimension Standard: Tr 30x62)
Getriebeuntersetzung: 6:1 (N) / 24:1 (L) Wichtiger Hinweise:
Gehäusewerkstoff: Aluminium, korrosionsgeschützt 1) bei Faltenbalg Verlängerung bitte prüfen zB. durch Online-Konfigurator.
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen 2) Tr 30x6 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
Gewicht Hubgetriebe: 3,8 kg verstärkte Spindel Tr 40x7 (nur bei R-Version)
Gewicht Spindel/m: 4,5 kg 3) Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
Getriebeschmierung: synth. Fließfett 4) bei 6 mm Spindelsteigung
Spindelschmierung: Fettschmierung 5) Ermittlung Länge Schutzrohr SRO ab Seite 165
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,667 kg cm² / L: 0,443 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 18 Nm (N) / max. 10 Nm (L)
Durchtriebsdrehmoment: max. 108 Nm
Antriebsdrehmoment MG (Nm): F (kN) x 0,633 ,4) (N-Normal)
F (kN) x 0,203 ,4) (L-Langsam)
Losbrechmoment: Antriebsdrehmoment MG x 1,5

Spindelhubgetriebe 79
