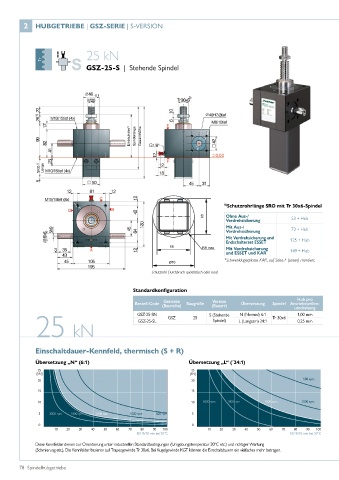

Page 78 - Spindelhubgetriebe

2 HUBGETRIEBE | GSZ-SERIE | S-VERSION

25 kN

GSZ-25-S | Stehende Spindel

Einbauhöhe 1) Spindellänge Gesamthöhe

SRO 5) Länge

100
5) Schutzrohrlänge SRO mit Tr 30x6-Spindel

60 Ohne Aus-/ 53 + Hub
Verdrehsicherung
Mit Aus-/ 73 + Hub
Verdrehsicherung
Mit Verdrehsicherung und 125 + Hub
Endschalterset ESSET
56 R8 max Mit Verdrehsicherung
und ESSET und KAR 149 + Hub
*Schwenklagerplatte KAR, auf Seite F (unten) montiert.
Ø70
Schutzrohr Durchbruch quadratisch oder rund

Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-25-SN GSZ 25 S (Stehende N (Normal) 6:1 Tr 30x6 1,00 mm
25 kN
10 GSZ-25-SL Spindel) L (Langsam) 24:1 0,25 mm
5
0
Einschaltdauer-Kennfeld, thermisch (S + R)

Übersetzung „N“ (6:1) Übersetzung „L“ (´24:1)
25 25
[kN] [kN]
20 20
15 15

10 10
5 5

0 0
10 20 30 40 50 60 70 80 90 100 10 20 30 40 50 60 70 80 90 100
ED %/10 min bei 20°C ED %/10 min bei 20°C
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen (Umgebungstemperatur 20°C etc.) und richtiger Wartung
(Schmierung etc.). Die Kennfelder basieren auf Trapezgewinde Tr 30x6. Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.

78 Spindelhubgetriebe
