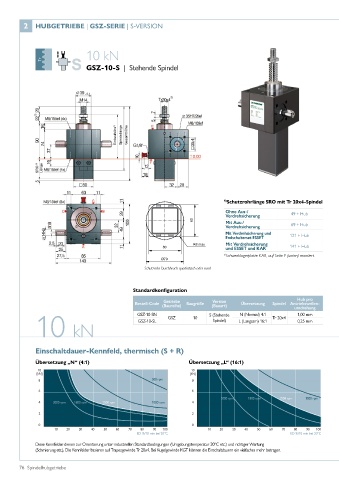

2 HUBGETRIEBE | GSZ-SERIE | S-VERSION

10 kN

GSZ-10-S | Stehende Spindel

Einbauhöhe 1) Spindellänge Gesamthöhe

SRO 5) Länge

5) Schutzrohrlänge SRO mit Tr 20x4-Spindel
Ohne Aus-/ 49 + Hub
Verdrehsicherung
60 Mit Aus-/
Verdrehsicherung 69 + Hub
100
Mit Verdrehsicherung und 121 + Hub
Endschalterset ESSET
R8 max Mit Verdrehsicherung
60 und ESSET und KAR 141 + Hub
*Schwenklagerplatte KAR, auf Seite F (unten) montiert.
Ø70
Schutzrohr Durchbruch quadratisch oder rund

Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-10-SN GSZ 10 S (Stehende N (Normal) 4:1 Tr 20x4 1,00 mm
10 GSZ-10-SL Spindel) L (Langsam) 16:1 0,25 mm
5 10 kN
0

Einschaltdauer-Kennfeld, thermisch (S + R)

Übersetzung „N“ (4:1) Übersetzung „L“ (16:1)
10 10
[kN] [kN]
8 8
6 6

4 4
2 2

0 0
10 20 30 40 50 60 70 80 90 100 10 20 30 40 50 60 70 80 90 100
ED %/10 min bei 20°C ED %/10 min bei 20°C
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen (Umgebungstemperatur 20°C etc.) und richtiger Wartung
(Schmierung etc.). Die Kennfelder basieren auf Trapezgewinde Tr 20x4. Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.

76 Spindelhubgetriebe
