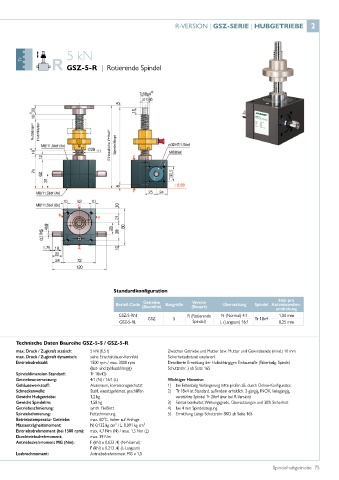

Page 75 - Spindelhubgetriebe

R-VERSION | GSZ-SERIE | HUBGETRIEBE 2

5 kN

GSZ-5-R | Rotierende Spindel

Nutzlänge= Hub+Mutter
Einbauhöhe Y+Hub 1) Spindellänge

Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-5-RN GSZ 5 R (Rotierende N (Normal) 4:1 Tr 18x4 1,00 mm
GSZ-5-RL Spindel) L (Langsam) 16:1 0,25 mm

Technische Daten Baureihe GSZ-5-S / GSZ-5-R
max. Druck / Zugkraft statisch: 5 kN (0,5 t) Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 10 mm
max. Druck / Zugkraft dynamisch: siehe Einschaltdauer-Kennfeld Sicherheitsabstand einplanen!
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
(last- und zyklusabhängig) Schutzrohr...) ab Seite 165
Spindeldimension Standard: Tr 18x42)
Getriebeuntersetzung: 4:1 (N) / 16:1 (L) Wichtiger Hinweise:
Gehäusewerkstoff: Aluminium, korrosionsgeschützt 1) bei Faltenbalg Verlängerung bitte prüfen zB. durch Online-Konfigurator.
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen 2) Tr 18x4 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
Gewicht Hubgetriebe: 1,2 kg verstärkte Spindel Tr 20x4 (nur bei R-Version)
Gewicht Spindel/m: 1,58 kg 3) Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
Getriebeschmierung: synth. Fließfett 4) bei 4 mm Spindelsteigung
Spindelschmierung: Fettschmierung 5) Ermittlung Länge Schutzrohr SRO ab Seite 165
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,132 kg cm² / L: 0,091 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 4,7 Nm (N) / max. 1,5 Nm (L)
Durchtriebsdrehmoment: max. 39 Nm
Antriebsdrehmoment MG (Nm): F (kN) x 0,623 ,4) (N-Normal)
F (kN) x 0,213 ,4) (L-Langsam)
Losbrechmoment: Antriebsdrehmoment MG x 1,5

Spindelhubgetriebe 75
