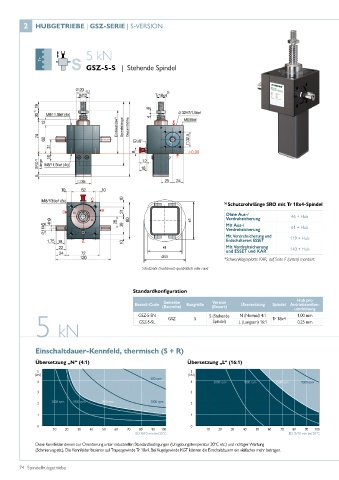

2 HUBGETRIEBE | GSZ-SERIE | S-VERSION

5 kN

GSZ-5-S | Stehende Spindel

Einbauhöhe 1) Spindellänge Gesamthöhe

SRO 5) Länge

M8/13tief
5) Schutzrohrlänge SRO mit Tr 18x4-Spindel
Ohne Aus-/ 46 + Hub
100 45 Verdrehsicherung
Mit Aus-/
Verdrehsicherung 61 + Hub
Mit Verdrehsicherung und
Endschalterset ESSET 119 + Hub
41 Mit Verdrehsicherung 140 + Hub
und ESSET und KAR
Ø50
*Schwenklagerplatte KAR, auf Seite F (unten) montiert.
Schutzrohr Durchbruch quadratisch oder rund

Standardkonfiguration
10
5 Getriebe Version Hub pro
0 Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-5-SN GSZ 5 S (Stehende N (Normal) 4:1 Tr 18x4 1,00 mm
Spindel)
5 kN GSZ-5-SL L (Langsam) 16:1 0,25 mm

Einschaltdauer-Kennfeld, thermisch (S + R)

Übersetzung „N“ (4:1) Übersetzung „L“ (16:1)
5 5
[kN] [kN]
4 4

3 3
2 2
1 1

0 0
80
70
100
90
40
30
60
50
40
50
60
10 10 20 30 40 50 60 70 80 90 100 10 10 20 30 40 50 60 70 80 90 100
20
30
70
90
100
20
80
ED %/10 min bei 20°C ED %/10 min bei 20°C
ED %/10 min bei 20°C
ED %/10 min bei 20°C
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen (Umgebungstemperatur 20°C etc.) und richtiger Wartung
(Schmierung etc.). Die Kennfelder basieren auf Trapezgewinde Tr 18x4. Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.
