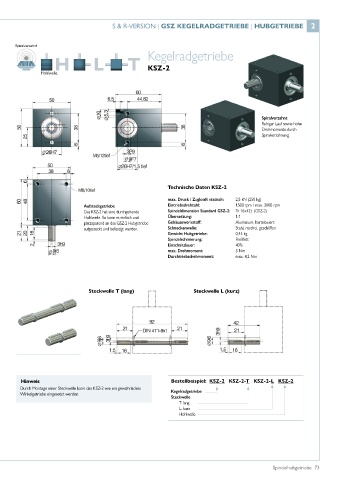

Page 73 - Spindelhubgetriebe

S & R-VERSION | GSZ KEGELRADGETRIEBE | HUBGETRIEBE 2

Spiralverzahnt
H L T Kegelradgetriebe
KSZ-2
Hohlwelle.

Spiralverzahnt
Ruhiger Lauf sowie hohe
Drehmomente durch
Spiralverzahnung.

Technische Daten KSZ-2

max. Druck / Zugkraft statisch: 2,5 kN (250 kg)
Aufsteckgetriebe Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm
Das KSZ-2 hat eine durchgehende Spindeldimension Standard GSZ-2: Tr 16x42) (GSZ-2)
Hohlwelle. So kann es einfach und Übersetzung: 1:1
platzsparend an das GSZ-2 Hubgetriebe Gehäusewerkstoff: Aluminium, harteloxiert
aufgesteckt und befestigt werden. Schneckenwelle: Stahl, rostfrei, geschliffen
Gewicht Hubgetriebe: 0,45 kg
Spindelschmierung: Fließfett
Einschaltdauer: 40%
max. Drehmoment: 3 Nm
Durchtriebsdrehmoment: max. 4,2 Nm

Steckwelle T (lang) Steckwelle L (kurz)

Hinweis Bestellbeispiel: KSZ-2 KSZ-2-T KSZ-2-L KSZ-2
Durch Montage einer Steckwelle kann das KSZ-2 wie ein gewöhnliches Kegelradgetriebe
Winkelgetriebe eingesetzt werden.
Steckwelle
T: lang
L: kurz
Hohlwelle

Spindelhubgetriebe 73
