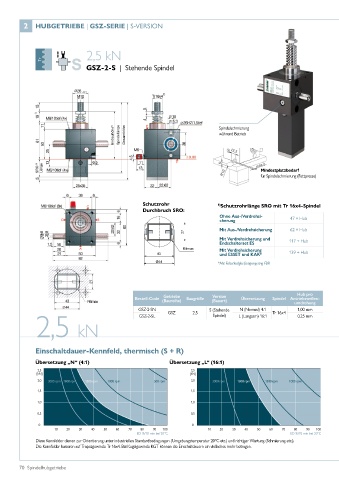

Page 70 - Spindelhubgetriebe

2 HUBGETRIEBE | GSZ-SERIE | S-VERSION

2,5 kN

GSZ-2-S | Stehende Spindel

Einbauhöhe 1) Spindellänge Gesamthöhe
Spindelschmierung

während Betrieb

SRO 5) Länge Mindestplatzbedarf
5 für Spindelschmierung (Fettpresse)

Schutzrohr 5) Schutzrohrlänge SRO mit Tr 16x4-Spindel
Durchbruch SRO:

Ohne Aus-/Verdrehsi-
cherung 47 + Hub

Mit Aus-/Verdrehsicherung 62 + Hub
27

Mit Verdrehsicherung und
117 + Hub
Endschalterset ES
R8max
100 Mit Verdrehsicherung
43 und ESSET und KAR* 139 + Hub
Ø44

*Mit Faltenbalgbefestigungsring FBR

Hub pro
Version
Getriebe
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-2-SN N (Normal) 4:1 1,00 mm
10 S (Stehende
5 GSZ 2,5 Spindel) Tr 16x4
0 GSZ-2-SL L (Langsam) 16:1 0,25 mm
2,5 kN

Einschaltdauer-Kennfeld, thermisch (S + R)

Übersetzung „N“ (4:1) Übersetzung „L“ (16:1)
2,5 2,5
[kN] [kN]
2,0 2,0
1,5 1,5

1,0 1,0
0,5 0,5

0 0
70
60
50
100
90
80
20
10 20 30 40 50 60 70 80 90 100 1010 20 30 40 50 60 70 80 90 100
40
30
ED %/10 min bei 20°C ED %/10 min bei 20°CED %/10 min bei 20°C
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen (Umgebungstemperatur 20°C etc.) und richtiger Wartung (Schmierung etc.).
Die Kennfelder basieren auf Trapezgewinde Tr 16x4. Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.
70 Spindelhubgetriebe
