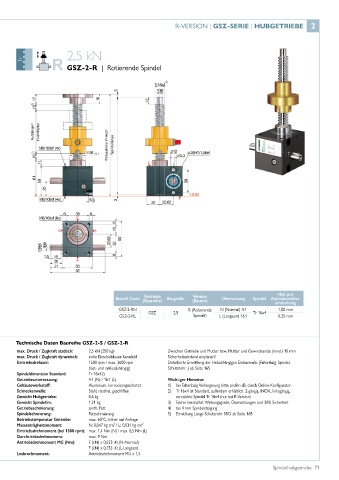

Page 71 - Spindelhubgetriebe

R-VERSION | GSZ-SERIE | HUBGETRIEBE 2

2,5 kN

GSZ-2-R | Rotierende Spindel

Nutzlänge= Hub+Mutter
Einbauhöhe Y+Hub 1) Spindellänge

Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-2-RN GSZ 2,5 R (Rotierende N (Normal) 4:1 Tr 16x4 1,00 mm
GSZ-2-RL Spindel) L (Langsam) 16:1 0,25 mm

Technische Daten Baureihe GSZ-2-S / GSZ-2-R
max. Druck / Zugkraft statisch: 2,5 kN (250 kg) Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 10 mm
max. Druck / Zugkraft dynamisch: siehe Einschaltdauer-Kennfeld Sicherheitsabstand einplanen!
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
(last- und zyklusabhängig) Schutzrohr...) ab Seite 165
Spindeldimension Standard: Tr 16x42)
Getriebeuntersetzung: 4:1 (N) / 16:1 (L) Wichtiger Hinweise:
Gehäusewerkstoff: Aluminium, korrosionsgeschützt 1) bei Faltenbalg Verlängerung bitte prüfen zB. durch Online-Konfigurator.
Schneckenwelle: Stahl, rostfrei, geschliffen 2) Tr 16x4 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
Gewicht Hubgetriebe: 0,6 kg verstärkte Spindel Tr 18x4 (nur bei R-Version)
Gewicht Spindel/m: 1,21 kg 3) Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
Getriebeschmierung: synth. Fett 4) bei 4 mm Spindelsteigung
Spindelschmierung: Fettschmierung 5) Ermittlung Länge Schutzrohr SRO ab Seite 165
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,047 kg cm² / L: 0,031 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 1,4 Nm (N) / max. 0,5 Nm (L)
Durchtriebsdrehmoment: max. 9 Nm
Antriebsdrehmoment MG (Nm): F (kN) x 0,523 ,4) (N-Normal)
F (kN) x 0,153 ,4) (L-Langsam)
Losbrechmoment: Antriebsdrehmoment MG x 1,5

Spindelhubgetriebe 71
