P. 39

R-VERSION | HUBGETRIEBE       2


                         1000 kN                                                  Spindel              Spindel
                                                                                                       Seite F
                                                                                  Seite E

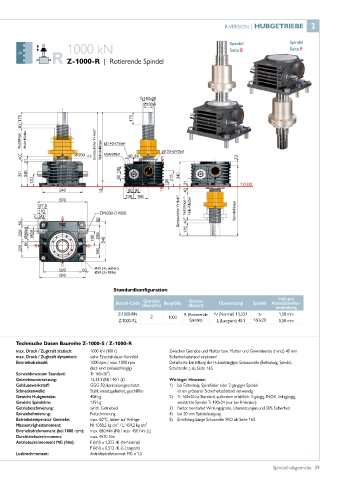

                         Z-1000-R  |  Rotierende Spindel













        1)
        Nutzlänge    Hub+Mutter    Einbauhöhe Y+Hub 1)      140H7/5tief


        1)                           Spindellänge  M24/35tief  120H9/70tief






                                                                  1)
                                                                Einbauhöhe Y+Hub 1)  1)   Nutzlänge =    Hub+Mutter     Spindellänge













                                  Ø45 (4x außen)
                                  Ø50 (2x Mitte)


                                         Standardkonfiguration
                                                   Getriebe        Version                         Hub pro
                                          Bestell-Code  (Baureihe)  Baugröße  (Bauart)  Übersetzung  Spindel  Antriebswellen-
                                                                                                  umdrehung
                                          Z-1000-RN   Z     1000  R (Rotierende   N (Normal) 13,33:1  Tr    1,50 mm
                                           Z-1000-RL               Spindel)  L (Langsam) 40:1  160x20  0,50 mm



       Technische Daten Baureihe Z-1000-S / Z-1000-R
       max. Druck / Zugkraft statisch:  1000 kN (100 t)      Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 40 mm
       max. Druck / Zugkraft dynamisch:  siehe Einschaltdauer-Kennfeld   Sicherheitsabstand einplanen!
       Eintriebsdrehzahl:        1000 rpm / max. 1000 rpm    Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
                                 (last- und zyklusabhängig)   Schutzrohr...) ab Seite 165
       Spindeldimension Standard:  Tr 160x20²)
       Getriebeuntersetzung:     13,33:1 (N) / 40:1 (L)      Wichtiger Hinweise:
       Gehäusewerkstoff:         GGG-50, korrosionsgeschützt  1)   bei Faltenbalg, Spiralfeder oder 2-gängiger Spindel
       Schneckenwelle:           Stahl, einsatzgehärtet, geschliffen      ist ein grösserer Sicherheitsabstand notwendig
       Gewicht Hubgetriebe:      408 kg                      2)   Tr 160x20 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
       Gewicht Spindel/m:        139 kg                         verstärkte Spindel Tr 190x24 (nur bei R-Version)
       Getriebeschmierung:       synth. Getriebeöl           3)   Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
       Spindelschmierung:        Fettschmierung              4)   bei 20 mm Spindelsteigung
       Betriebstemperatur Getriebe:  max. 60°C, höher auf Anfrage  5)   Ermittlung Länge Schutzrohr SRO ab Seite 165
       Massenträgheitsmoment:    N: 1058,2 kg cm² / L: 459,2 kg cm²
       Eintriebsdrehmoment (bei 1000 rpm):  max. 680 Nm (N) / max. 450 Nm (L)
       Durchtriebsdrehmoment:    max. 4570 Nm
       Antriebsdrehmoment MG (Nm):  F (kN) x 1,323 ,4) (N-Normal)
                                 F (kN) x 0,513 ,4) (L-Langsam)
       Losbrechmoment:           Antriebsdrehmoment MG x 1,5

                                                                                                 Spindelhubgetriebe  39
