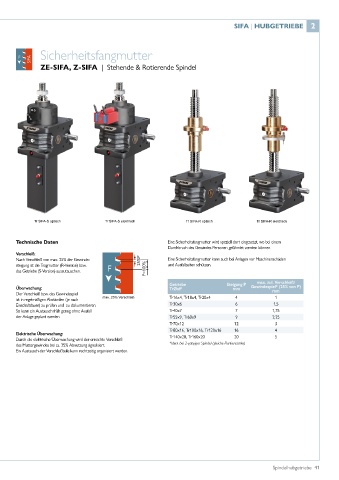

Page 41 - Spindelhubgetriebe

SIFA | HUBGETRIEBE 2

Sicherheitsfangmutter
F
SIFA
ZE-SIFA, Z-SIFA | Stehende & Rotierende Spindel

Tr SIFA-S optisch Tr SIFA-S elektrisch Tr SIFA-R optisch Tr SIFA-R elektrisch

Technische Daten Eine Sicherheitsfangmutter wird speziell dort eingesetzt, wo bei einem
Durchbruch des Gewindes Personen gefährdet werden können.
Verschleiß:
Nach Verschleiß von max. 25% der Gewinde- 25%P Eine Sicherheitsfangmutter kann auch bei Anlagen vor Maschinenschäden
steigung ist die Tragmutter (R-Version) bzw. F und Ausfallzeiten schützen.
das Getriebe (S-Version) auszutauschen. P=100%

Getriebe Steigung P max. zul. Verschleiß/
Überwachung: TrØxP mm Gewindespiel* (25% von P)
mm
Der Verschleiß bzw. das Gewindespiel
ist in regelmäßigen Abständen (je nach max. 25% Verschleiß Tr16x4, Tr18x4, Tr20x4 4 1
Einschaltdauer) zu prüfen und zu dokumentieren. Tr30x6 6 1,5
So kann ein Austausch früh genug ohne Ausfall Tr40x7 7 1,75
der Anlage geplant werden. Tr55x9, Tr60x9 9 2,25
Tr70x12 12 3
Tr80x16, Tr100x16, Tr120x16 16 4
Elektrische Überwachung:
Durch die elektrische Überwachung wird der erreichte Verschleiß Tr140x20, Tr160x20 20 5
des Muttergewindes bei ca. 25% Abnutzung signalisiert. *Ident bei 2-gängiger Spindel (gleiche Flankenstärke)
Ein Austausch der Verschleißteile kann rechtzeitig organisiert werden.

Spindelhubgetriebe 41
