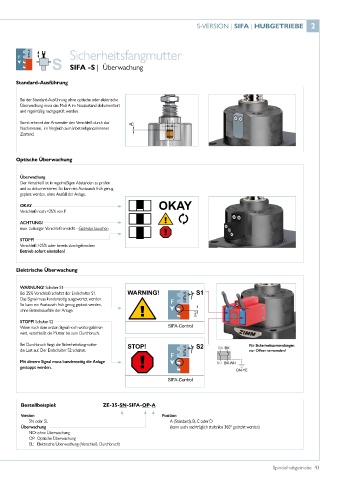

Page 43 - Spindelhubgetriebe

S-VERSION | SIFA | HUBGETRIEBE 2

Sicherheitsfangmutter

SIFA -S | Überwachung

Standard-Ausführung

Bei der Standard-Ausführung ohne optische oder elektrische
Überwachung muss das Maß A im Neuzustand dokumentiert
und regelmäßig nachgeprüft werden.
Somit erkennt der Anwender den Verschleiß durch das
Nachmessen, im Vergleich zum Inbetriebgenommenen
Zustand.

Optische Überwachung

Überwachung
Der Verschleiß ist in regelmäßigen Abständen zu prüfen
und zu dokumentieren. So kann ein Austausch früh genug
geplant werden, ohne Ausfall der Anlage.
OKAY OKAY
Verschleiß noch <25% von P
!
ACHTUNG!
!
max. zulässiger Verschleiß erreicht - Getriebe tauschen
STOPP!
Verschleiß >25% oder bereits durchgebrochen
Betrieb sofort einstellen!

Elektrische Überwachung

WARNUNG! Schalter S1
Bei 25% Verschleiß schaltet der Endschalter S1.
Das Signal muss kundenseitig ausgewertet werden.
So kann ein Austausch früh genug geplant werden,
ohne Betriebsausfälle der Anlage. !

STOPP! Schalter S2
Wenn nach dem ersten Signal noch weitergefahren
wird, verschleißt die Mutter bis zum Durchbruch.

Bei Durchbruch fängt die Sicherheitsfangmutter Für Sicherheitsanwendungen
die Last auf. Der Endschalter S2 schaltet. nur Öffner verwenden!

Mit diesem Signal muss kundenseitig die Anlage !
gestoppt werden.

Bestellbeispiel: ZE-35-SN-SIFA-OP-A
Version Position
SN oder SL A (Standard), B, C oder D
Überwachung (kann auch nachträglich stufenlos 360° gedreht werden)
NO: ohne Überwachung
OP: Optische Überwachung
EL: Elektrische Überwachung (Verschleiß, Durchbruch)

Spindelhubgetriebe 43
