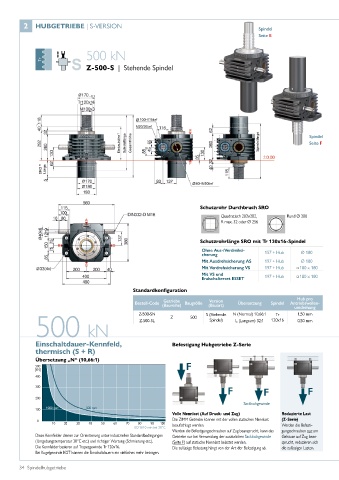

Page 34 - Spindelhubgetriebe

2 HUBGETRIEBE | S-VERSION Spindel
Seite E

500 kN

Z-500-S | Stehende Spindel

100H7/5tief
1) M20/30tief
Einbauhöhe 1) Spindellänge Gesamthöhe Spindellänge Spindel
Seite F

SRO 5) Länge

80H9/50tief

Schutzrohr Durchbruch SRO
Quadratisch 202x202, Rund Ø 200
R max. 32 oder Ø 256

Schutzrohrlänge SRO mit Tr 120x16-Spindel
Ohne Aus-/Verdrehsi-
cherung 157 + Hub Ø 180
Mit Ausdrehsicherung AS 197 + Hub Ø 180
Mit Verdrehsicherung VS 197 + Hub ■■ 180 x 180
Mit VS und
Endschalterset ESSET 197 + Hub ■■ 180 x 180
Standardkonfiguration
Getriebe Version Hub pro
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
Z-500-SN Z 500 S (Stehende N (Normal) 10,66:1 120x16 1,50 mm
Tr
Spindel)
L (Langsam) 32:1
Z-500-SL
0,50 mm
500 kN
Einschaltdauer-Kennfeld, Befestigung Hubgetriebe Z-Serie
thermisch (S + R)
Übersetzung „N“ (10,66:1)
500 F
[kN]
400
F F F
300
200
Sacklochgewinde
100
Volle Nennlast (Auf Druck- und Zug) Reduzierte Last
0 Die ZIMM Getriebe können mit der vollen statischen Nennlast (Z-Serie)
10 20 30 40 50 60 70 80 90 100 beaufschlagt werden. Werden die Befesti-
ED %/10 min bei 20°C
Werden die Befestigungsschrauben auf Zug beansprucht, kann das gungsschrauben nur am
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen Getriebe nur bei Verwendung der zusätzlichen Sacklochgewinde Gehäuse auf Zug bean-
(Umgebungstemperatur 20°C etc.) und richtiger Wartung (Schmierung etc.). (Seite F) auf statische Nennlast belastet werden. sprucht, reduzieren sich
Die Kennfelder basieren auf Trapezgewinde Tr 120x16. Die zulässige Belastung hängt von der Art der Befestigung ab. die zulässigen Lasten.
Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.

34 Spindelhubgetriebe
