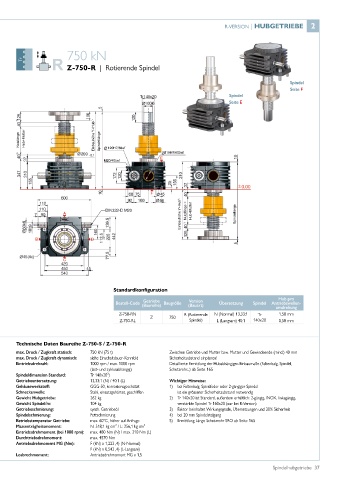

Page 37 - Spindelhubgetriebe

R-VERSION | HUBGETRIEBE 2

750 kN

Z-750-R | Rotierende Spindel

Spindel
Seite F
Spindel
Seite E

1)
Nutzlänge Hub+Mutter Einbauhöhe Y+Hub 1) Spindellänge

1) 120H7/6tief 110H9/60tief
M20/40tief

1)
Einbauhöhe Y+Hub 1) 1) Nutzlänge = Hub+Mutter Spindellänge

Standardkonfiguration
Getriebe Version Hub pro
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
Z-750-RN Z 750 R (Rotierende N (Normal) 13,33:1 Tr 1,50 mm
Z-750-RL Spindel) L (Langsam) 40:1 140x20 0,50 mm

Technische Daten Baureihe Z-750-S / Z-750-R
max. Druck / Zugkraft statisch: 750 kN (75 t) Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 40 mm
max. Druck / Zugkraft dynamisch: siehe Einschaltdauer-Kennfeld Sicherheitsabstand einplanen!
Eintriebsdrehzahl: 1000 rpm / max. 1000 rpm Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
(last- und zyklusabhängig) Schutzrohr...) ab Seite 165
Spindeldimension Standard: Tr 140x20²)
Getriebeuntersetzung: 13,33:1 (N) / 40:1 (L) Wichtiger Hinweise:
Gehäusewerkstoff: GGG-50, korrosionsgeschützt 1) bei Faltenbalg, Spiralfeder oder 2-gängiger Spindel
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen ist ein grösserer Sicherheitsabstand notwendig
Gewicht Hubgetriebe: 262 kg 2) Tr 140x20 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
Gewicht Spindel/m: 104 kg verstärkte Spindel Tr 160x20 (nur bei R-Version)
Getriebeschmierung: synth. Getriebeöl 3) Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
Spindelschmierung: Fettschmierung 4) bei 20 mm Spindelsteigung
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage 5) Ermittlung Länge Schutzrohr SRO ab Seite 165
Massenträgheitsmoment: N: 518,1 kg cm² / L: 256,1 kg cm²
Eintriebsdrehmoment (bei 1000 rpm): max. 480 Nm (N) / max. 210 Nm (L)
Durchtriebsdrehmoment: max. 4570 Nm
Antriebsdrehmoment MG (Nm): F (kN) x 1,223 ,4) (N-Normal)
F (kN) x 0,543 ,4) (L-Langsam)
Losbrechmoment: Antriebsdrehmoment MG x 1,5

Spindelhubgetriebe 37
