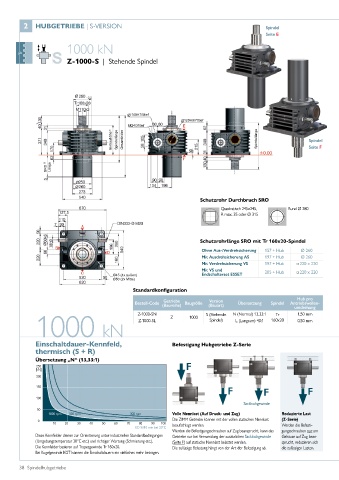

Page 38 - Spindelhubgetriebe

2 HUBGETRIEBE | S-VERSION Spindel
Seite E
1000 kN

Z-1000-S | Stehende Spindel

140H7/5tief
120H9/70tief
1)
M24/35tief
Einbauhöhe 1) Spindellänge Gesamthöhe Spindellänge Spindel

Seite F

SRO 5) Länge

Schutzrohr Durchbruch SRO
Quadratisch 245x245, Rund Ø 280
R max. 35 oder Ø 315

Schutzrohrlänge SRO mit Tr 160x20-Spindel
Ohne Aus-/Verdrehsicherung 157 + Hub Ø 260
Mit Ausdrehsicherung AS 197 + Hub Ø 260
Mit Verdrehsicherung VS 197 + Hub ■■ 220 x 220
Mit VS und 205 + Hub ■■ 220 x 220
Ø45 (4x außen) Endschalterset ESSET
Ø50 (2x Mitte)
Standardkonfiguration
Getriebe Version Hub pro
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
Z-1000-SN Z 1000 S (Stehende N (Normal) 13,33:1 160x20 1,50 mm
Tr
Spindel)
Z-1000-SL
L (Langsam) 40:1
0,50 mm
1000 kN
Einschaltdauer-Kennfeld, Befestigung Hubgetriebe Z-Serie
thermisch (S + R)
Übersetzung „N“ (13,33:1)
250 F
[kN]
200
150
F F F
100
Sacklochgewinde
50
Volle Nennlast (Auf Druck- und Zug) Reduzierte Last
0 Die ZIMM Getriebe können mit der vollen statischen Nennlast (Z-Serie)
10 20 30 40 50 60 70 80 90 100 beaufschlagt werden. Werden die Befesti-
ED %/10 min bei 20°C
Werden die Befestigungsschrauben auf Zug beansprucht, kann das gungsschrauben nur am
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen Getriebe nur bei Verwendung der zusätzlichen Sacklochgewinde Gehäuse auf Zug bean-
(Umgebungstemperatur 20°C etc.) und richtiger Wartung (Schmierung etc.). (Seite F) auf statische Nennlast belastet werden. sprucht, reduzieren sich
Die Kennfelder basieren auf Trapezgewinde Tr 160x20. Die zulässige Belastung hängt von der Art der Befestigung ab. die zulässigen Lasten.
Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.

38 Spindelhubgetriebe
