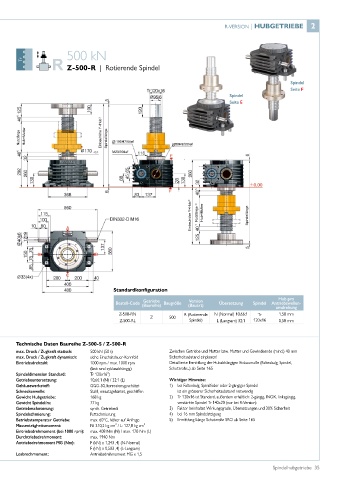

R-VERSION | HUBGETRIEBE 2

500 kN

Z-500-R | Rotierende Spindel

Spindel
Seite F
Spindel
Seite E

1)

Nutzlänge Hub+Mutter Einbauhöhe Y+Hub 1) Spindellänge 100H7/5tief

1) M20/30tief 80H9/50tief

1)

Einbauhöhe Y+Hub 1) 1) Nutzlänge = Hub+Mutter Spindellänge

Standardkonfiguration
Getriebe Version Hub pro
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
Z-500-RN Z 500 R (Rotierende N (Normal) 10,66:1 Tr 1,50 mm
Z-500-RL Spindel) L (Langsam) 32:1 120x16 0,50 mm

Technische Daten Baureihe Z-500-S / Z-500-R
max. Druck / Zugkraft statisch: 500 kN (50 t) Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 40 mm
max. Druck / Zugkraft dynamisch: siehe Einschaltdauer-Kennfeld Sicherheitsabstand einplanen!
Eintriebsdrehzahl: 1000 rpm / max. 1000 rpm Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
(last- und zyklusabhängig) Schutzrohr...) ab Seite 165
Spindeldimension Standard: Tr 120x16²)
Getriebeuntersetzung: 10,66:1 (N) / 32:1 (L) Wichtiger Hinweise:
Gehäusewerkstoff: GGG-50, korrosionsgeschützt 1) bei Faltenbalg, Spiralfeder oder 2-gängiger Spindel
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen ist ein grösserer Sicherheitsabstand notwendig
Gewicht Hubgetriebe: 168 kg 2) Tr 120x16 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
Gewicht Spindel/m: 77 kg verstärkte Spindel Tr 140x20 (nur bei R-Version)
Getriebeschmierung: synth. Getriebeöl 3) Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
Spindelschmierung: Fettschmierung 4) bei 16 mm Spindelsteigung
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage 5) Ermittlung Länge Schutzrohr SRO ab Seite 165
Massenträgheitsmoment: N: 310,2 kg cm² / L: 127,8 kg cm²
Eintriebsdrehmoment (bei 1000 rpm): max. 408 Nm (N) / max. 170 Nm (L)
Durchtriebsdrehmoment: max. 1940 Nm
Antriebsdrehmoment MG (Nm): F (kN) x 1,243 ,4) (N-Normal)
F (kN) x 0,503 ,4) (L-Langsam)
Losbrechmoment: Antriebsdrehmoment MG x 1,5
