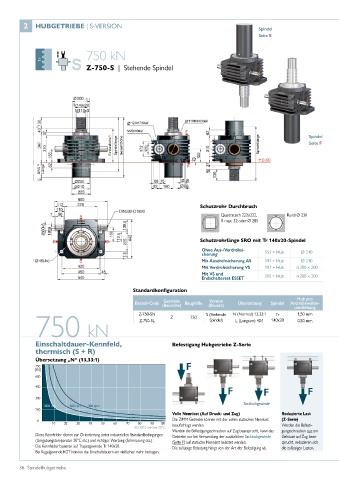

Page 36 - Spindelhubgetriebe

2 HUBGETRIEBE | S-VERSION Spindel
Seite E

750 kN

Z-750-S | Stehende Spindel

110H9/60tief
120H7/6tief
1)
M20/40tief Spindel
Einbauhöhe 1) Spindellänge Gesamthöhe Spindellänge Seite F

SRO 5) Länge

Schutzrohr Durchbruch
Quadratisch 222x222, Rund Ø 230
R max. 32 oder Ø 285

Schutzrohrlänge SRO mit Tr 140x20-Spindel
Ohne Aus-/Verdrehsi- 157 + Hub Ø 210
cherung
Mit Ausdrehsicherung AS 197 + Hub Ø 210
Mit Verdrehsicherung VS 197 + Hub ■■ 200 x 200
Mit VS und 205 + Hub ■■ 200 x 200
Endschalterset ESSET

Standardkonfiguration
Getriebe Version Hub pro
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
Z-750-SN Z 750 S (Stehende N (Normal) 13,33:1 140x20 1,50 mm
Tr
Spindel)
Z-750-SL
L (Langsam) 40:1
0,50 mm
750 kN
Einschaltdauer-Kennfeld, Befestigung Hubgetriebe Z-Serie
thermisch (S + R)
Übersetzung „N“ (13,33:1)
750 F
[kN]
600
F F F
450
300
Sacklochgewinde
150
Volle Nennlast (Auf Druck- und Zug) Reduzierte Last
0 Die ZIMM Getriebe können mit der vollen statischen Nennlast (Z-Serie)
10 20 30 40 50 60 70 80 90 100 beaufschlagt werden. Werden die Befesti-
ED %/10 min bei 20°C
Werden die Befestigungsschrauben auf Zug beansprucht, kann das gungsschrauben nur am
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen Getriebe nur bei Verwendung der zusätzlichen Sacklochgewinde Gehäuse auf Zug bean-
(Umgebungstemperatur 20°C etc.) und richtiger Wartung (Schmierung etc.). (Seite F) auf statische Nennlast belastet werden. sprucht, reduzieren sich
Die Kennfelder basieren auf Trapezgewinde Tr 140x20. Die zulässige Belastung hängt von der Art der Befestigung ab. die zulässigen Lasten.
Bei Kugelgewinde KGT können die Einschaltdauern ein vielfaches mehr betragen.

36 Spindelhubgetriebe
