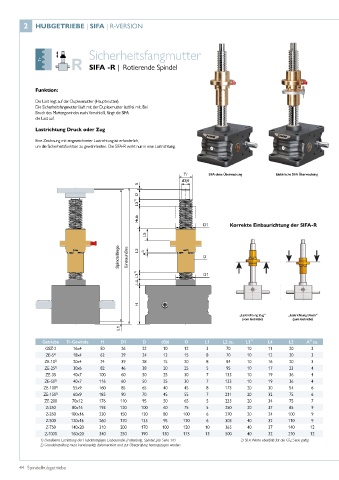

Page 44 - Spindelhubgetriebe

2 HUBGETRIEBE | SIFA | R-VERSION

Sicherheitsfangmutter

SIFA -R | Rotierende Spindel

Funktion:

Die Last liegt auf der Duplexmutter (Hauptmutter).
Die Sicherheitsfangmutter läuft mit der Duplexmutter lastfrei mit. Bei
Bruch des Muttergewindes nach Verschleiß, fängt die SIFA
die Last auf.

Lastrichtung Druck oder Zug
Eine Zeichnung mit eingezeichneter Lastrichtung ist erforderlich,
um die Sicherheitsfunktion zu gewährleisten. Die SIFA-R wirkt nur in eine Lastrichtung.

Tr SIFA ohne Überwachung Elektrische SIFA Überwachung
d3j6
5
O
L3 1)

Hub
D1 Korrekte Einbaurichtung der SIFA-R
L5

Spindellänge Einbauhöhe L2 A 2) D

L3 1) D1
L4

100 H

„Lastrichtung Zug“ „Lastrichtung Druck“
(vom Getriebe) (zum Getriebe)
L1
Getriebe Tr-Gewinde H D1 D d3j6 O L1 L2 ca. L3¹⁾ L4 L5 A²⁾ ca.
GSZ-2 16x4 50 26 22 10 12 3 70 10 11 20 3
ZE-5 3) 18x4 62 29 24 12 15 8 70 10 12 20 3
ZE-10 3) 20x4 74 39 28 15 20 8 84 10 16 20 3
ZE-25 3) 30x6 82 46 38 20 25 5 95 10 17 23 4
ZE-35 40x7 100 60 50 25 30 7 133 10 19 36 4
10 ZE-50 3) 40x7 116 60 50 25 30 7 133 10 19 36 4
5
0 ZE-100 3) 55x9 160 85 65 40 45 8 173 20 30 54 6
ZE-150 3) 60x9 185 90 70 45 55 7 211 20 32 75 6
ZE-200 70x12 176 110 95 50 65 5 233 20 34 75 7
Z-250 80x16 193 120 100 60 75 5 250 20 37 85 9
Z-350 100x16 230 150 120 80 100 6 270 20 24 100 9
Z-500 120x16 260 170 135 95 120 6 303 40 32 110 9
Z-750 140x20 310 200 170 100 120 10 365 40 37 140 12
Z-1000 160x20 340 250 190 130 175 13 500 40 32 210 12
1) Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel...)ab Seite 165 3) SIFA Werte ebenfalls für die GSZ-Serie gültig
2) Grundeinstellung muss kundenseitig dokumentiert und zur Überprüfung herangezogen werden
