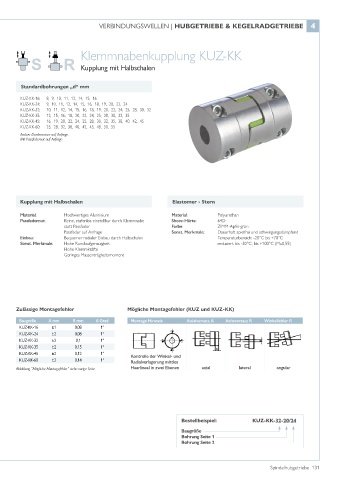

Page 131 - Spindelhubgetriebe

VERBINDUNGSWELLEN | HUBGETRIEBE & KEGELRADGETRIEBE 4

Klemmnabenkupplung KUZ-KK

Kupplung mit Halbschalen

Standardbohrungen „d“ mm

KUZ-KK-16: 8, 9, 10, 11, 12, 14, 15, 16
KUZ-KK-24: 9, 10, 11, 12, 14, 15, 16, 18, 19, 20, 22, 24
KUZ-KK-32: 10, 11, 12, 14, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32
KUZ-KK-35: 12, 15, 16, 18, 20, 22, 24, 25, 28, 30, 32, 35
KUZ-KK-45: 16, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45
KUZ-KK-60: 25, 28, 32, 38, 40, 42, 45, 48, 50, 55
Andere Durchmesser auf Anfrage.
Mit Passfedernut auf Anfrage

Kupplung mit Halbschalen Elastomer - Stern
Material: Hochwertiges Aluminium Material: Polyurethan
Passfedernut: Keine, stufenlos einstellbar durch Klemmnabe Shore-Härte: 64D
: statt Passfeder Farbe: ZIMM-Apfel-grün
: Passfeder auf Anfrage Sonst. Merkmale: Dauerhaft spielfrei und schwingungsdämpfend
Einbau: Bequemer radialer Einbau durch Halbschalen : Temperaturbereich: -20°C bis +70°C
Sonst. Merkmale: Hohe Rundlaufgenauigkeit : reduziert bis -30°C, bis +100°C (Mx0,55)
: Hohe Klemmkräfte
: Geringes Massenträgheitsmoment

Zulässige Montagefehler Mögliche Montagefehler (KUZ und KUZ-KK)

Baugröße A mm R mm ß Grad Montage Hinweis Axialversatz A Achsversatz R Winkelfehler ß
KUZ-KK-16 ±1 0,08 1°
KUZ-KK-24 ±2 0,08 1°
KUZ-KK-32 ±2 0,1 1°
KUZ-KK-35 ±2 0,15 1°
KUZ-KK-45 ±2 0,12 1° Kontrolle der Winkel- und
KUZ-KK-60 ±2 0,14 1° Radialverlagerung mittles
Abbildung “Mögliche Montagefehler” siehe vorige Seite. Haarlineal in zwei Ebenen axial lateral angular

Bestellbeispiel: KUZ-KK-32-20/24
Baugröße
Bohrung Seite 1
Bohrung Seite 2

Spindelhubgetriebe 131
