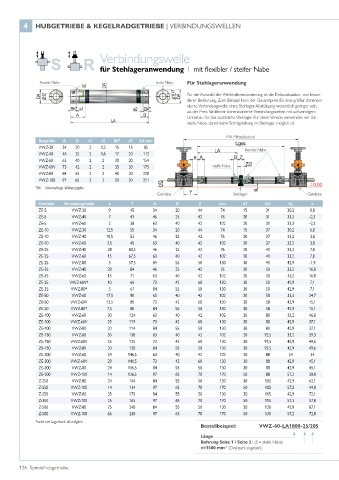

Page 126 - Spindelhubgetriebe

4 HUBGETRIEBE & KEGELRADGETRIEBE | VERBINDUNGSWELLEN

Verbindungswelle

für Stehlageranwendung mit flexibler / steifer Nabe
|

flexible Nabe steife Nabe Für Stehlageranwendung

Für die Auswahl der Wellendimensionierung ist die Einbausituation von beson-
derer Bedeutung. Zum Beispiel kann der Gesamtpreis für eine größer dimensio-
nierte Verbindungswelle ohne Stehlager-Abstützung wesentlich geringer sein,
als der Preis für kleiner dimensionierte Verbindungswellen mit aufwendigem
Unterbau für das zusätzliche Stehlager. Für diese Version verwenden wir die
steife Nabe, damit keine Schrägstellung im Stehlager möglich ist.

MA Mittelabstand
Baugröße A B s1 s2 Bk* d1 LA min
VWZ-30 34 20 2 1,2 15 15 85 flexible Nabe
VWZ-40 46 25 2 1,6 17 20 112
VWZ-60 63 40 2 2 30 20 154
VWZ-60V 73 42 2 2 35 30 175 steife Nabe
VWZ-80 84 55 2 2 40 30 220
VWZ-100 97 65 2 2 50 50 251
*BK = Klemmlänge Wellenzapfen
Getriebe Stehlager Getriebe
Getriebe Verbindungswelle e Y A B Z Lwz d1 hG hL a
ZE-5 VWZ-30 9 45 34 20 44 74 15 31 30,2 0,8
ZE-5 VWZ-40 7 43 46 25 42 76 20 31 33,3 -2,3
ZE-5 VWZ-60 2 38 100 63 40 42 102 20 100 31 33,3 -2,3
ZE-10 VWZ-30 12,5 55 34 20 44 74 15 37 30,2 6,8
ZE-10 VWZ-40 10,5 53 46 25 42 76 20 37 33,2 3,8
ZE-10 VWZ-60 2,5 45 63 40 42 102 20 37 33,2 3,8
ZE-25 VWZ-40 28 80,5 46 25 42 76 20 41 33,2 7,8
ZE-25 VWZ-60 15 67,5 63 40 42 102 20 41 33,2 7,8
ZE-25 VWZ-80 5 57,5 10 5 0 84 55 50 130 30 10 5 0 41 42,9 -1,9
ZE-35 VWZ-40 28 84 46 25 42 76 20 50 33,2 16,8
ZE-35 VWZ-60 15 71 63 40 42 102 20 50 33,2 16,8
ZE-35 VWZ-60V* 10 66 73 42 60 130 30 50 42,9 7,1
ZE-35 VWZ-80* 5 61 84 55 50 130 30 50 42,9 7,1
ZE-50 VWZ-60 17,5 90 63 40 42 102 20 58 33,3 24,7
ZE-50 VWZ-60V 12,5 85 73 42 60 130 30 58 42,9 15,1
ZE-50 VWZ-80* 7,5 80 84 55 50 130 30 58 42,9 15,1
ZE-100 VWZ-60 30 124 63 40 42 102 20 80 33,2 46,8
ZE-100 VWZ-60V 25 119 73 42 60 130 30 80 42,9 37,1
ZE-100 VWZ-80 20 114 84 55 50 130 30 80 42,9 37,1
ZE-150 VWZ-60 30 130 63 40 42 102 20 92,5 33,2 59,3
ZE-150 VWZ-60V 25 125 73 42 60 130 30 92,5 42,9 49,6
ZE-150 VWZ-80 20 120 84 55 50 130 30 92,5 42,9 49,6
ZE-200 VWZ-60 34 146,5 63 40 42 102 20 88 54 34
ZE-200 VWZ-60V 29 141,5 73 42 60 130 30 88 42,9 45,1
ZE-200 VWZ-80 24 136,5 84 55 50 130 30 88 42,9 45,1
ZE-200 VWZ-100 14 126,5 97 65 70 170 50 88 57,2 30,8
Z-250 VWZ-80 24 144 84 55 50 130 30 105 42,9 62,1
Z-250 VWZ-100 14 134 97 65 70 170 50 102 57,2 44,8
Z-350 VWZ-80 35 175 84 55 50 130 30 115 42,9 72,1
Z-350 VWZ-100 25 165 97 65 70 170 50 115 57,3 57,8
Z-500 VWZ-80 75 240 84 55 50 130 30 130 42,9 87,1
Z-500 VWZ-100 65 230 97 65 70 170 50 130 57,2 72,8
*nicht mit Lagerbock LB möglich
Bestellbeispiel: VWZ-60-LA1800-25/20S
Länge
Bohrung Seite 1 / Seite 2 l (S = steife Nabe)
n=1500 min (Drehzahl angeben)
-1
